Smart zero fan на блоке питания что означает

Включать функцию Смарт зеро фан, или не стоит?

Как думаете, включать функцию Смарт зеро фан, или не стоит? Или лучше чтоб всегда молотил вентиль? Как лучше для температуры и долгой работы?

Комментарии 7

алексей питер
5 месяцев назад

для надежной и долгой работы вентиль должен всегда крутиться

Свернуть ответы 1

5 месяцев назад

Ответ кроется в режиме использования Вами сисстемника под нагрузкой. Если Вы часто и продолжительно используете БП с нагрузкой свыше 50-60%, то включать режим тишины смысла нет. Если же подолгу нагрузка небольшая, то есть смысл включить, чтобы не тратился зря ресурс подшипника вентилятора.

Smart zero fan на блоке питания что означает

На торцах имеется информация о режимах работы RGB-подсветки. Предусмотрено 5 режимов работы: красный, зеленый, синий, белый, а также цветовой перелив между 256 цветами.

По словам производителя, блок питания оптимизирован для работы с новейшим процессором от Intel 7-го поколения на ядре Kaby Lake, где его эффективность будет максимальной. Хотя, разумеется, блок питания подойдет к любым комплектующим, независимо от поколения, главное — чтобы нагрузка не превышала показателей, заявленных производителем блока питания.

Основные характеристики Thermaltake Smart Pro RGB 650W SPR-0650F-R :
Тип ATX 12V v2.4 and EPS v2.92
Максимальная выходная емкость 650W
Пиковая выходная емкость 780W
PFC (Коррекция Фактора Мощности) Active PFC
Сигнал Power Good 100-500 msec
Время удержания > 16msec at 75% load
Рабочая температура 0°C to + 40°C
Влажность при эксплуатации 20% to 90%,non-condensing
Система охлаждения 14cm hydraulic bearing fan
Эффективность Meet 80 PLUS® Bronze at 115Vac input.
Среднее время безотказной работы 100,000 hrs minimum
Размеры (Ш / В / Д) 150 * 86 * 170 мм
Вес 2,85 кг

Несмотря на преобладание английского языка в описании БП информация на русском тоже имеется.

Блок питания имеет полностью модульную структуру подключения кабелей, поэтому наличие удобной сумочки для хранения неиспользуемых кабелей приходится как нельзя кстати.
Для обеспечения питания устройств в комплекте SPR-0650F-R входят:
— шлейф питания материнской платы с 20+4-контактным разъемом длиной 60 см, 1 шт.

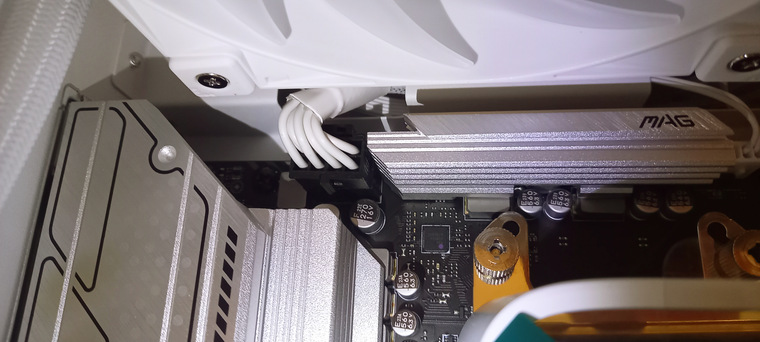

— шлейф питания процессора с 4+4-контактным разъемом длиной 65 см, 1 шт.
— шлейф для питания видеокарт 6+2 длиной по 50+15 см, 2 шт.

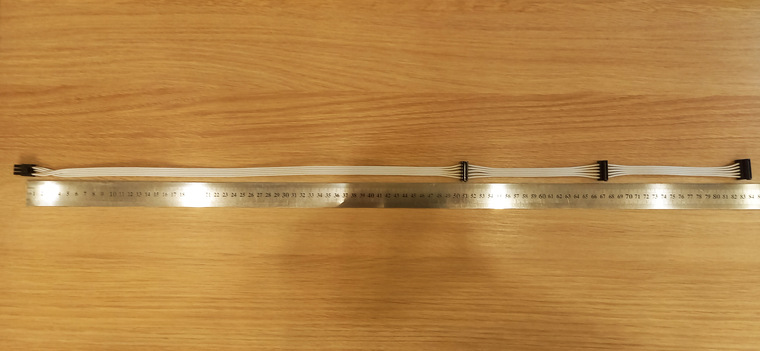

— шлейф с тремя разъемами питания SATA длиной по 50+15+15 см, 2 шт.
— шлейф с четырьмя разъемами питания Molex длиной 50+15+15+15 см, 1 шт.
— переходник с разъёма Molex на разъем питания флоппи-дисковода длиной 15 см, 1 шт.
Помимо сетевого кабеля производитель заботливо вкладывает стяжки и винты крепления.
В комплект также входят инструкция и информация о гарантии на русском языке.
Извлеченный из коробки БП производит приятное впечатление, его приятно держать в руках, хорошее качество покраски, корпус легко противостоит царапинам.
Thermaltake Smart Pro RGB 650W SPR-0650F-R является обладателем сертификата 80 PLUS Bronze и имеет семилетнюю гарантию.
Наличие дополнительных вентиляционных отверстий на боковых стенках позволяет эффективнее отводить тепло.
На случай, если у вас возникнут трудности с подключением кабелей питания, все разъемы подписаны.

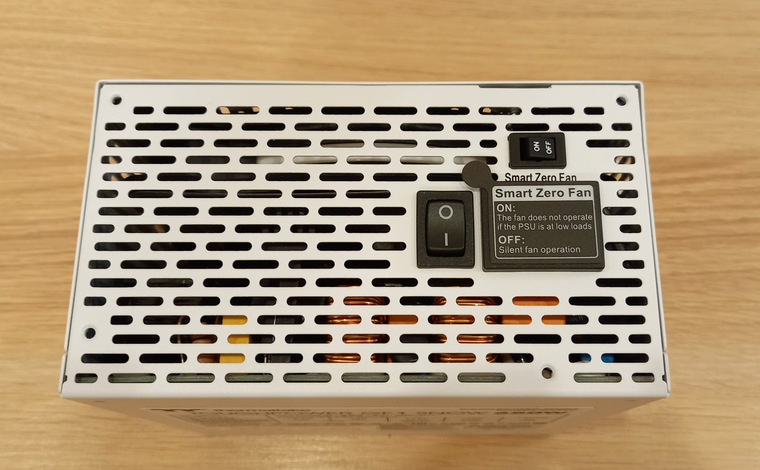

Рядом с разъемом для подключения сетевого кабеля находится общий тумблер питания, кнопка смена режима работы подсветки, а также тумблер Smart Zero Fan.

При включенном режиме Smart Zero Fan вентилятор начинает работать только при превышении 10% нагрузки, что позволяет дополнительно снизить уровень шума.

В процессе работы скорость вентилятора изменяется в зависимости от нагрузки.

Перед проведением «вскрытия» — пара слов о вариантах размещения БП внутри корпуса. Thermaltake Smart Pro RGB650W SPR-0650F-R можно разместить как вентилятором вниз, так и вентилятором вверх, причем второй вариант даже более предпочтителен при нижнем расположении БП внутри корпуса, позволяя полноценно насладиться подсветкой БП и снизить общую температуру внутри корпуса, отводя часть тепла от находящихся рядом устройств.

БП имеет одну мощную линию +12В, позволяя обеспечивать силу тока до 54.2A. Также благодаря новейшему DC-DC преобразователю производителю удалось повысить эффективность, снизить потери электроэнергии, улучшить совместимость и стабильность выходного напряжения. Основной конденсатор японского производства. Максимально допустимое отклонение по напряжениям на выходах ±3%.

Для лучшего распределения воздушных потоков внутри БП установлены пластиковые вставки.

За охлаждение блока питания отвечает 140 мм вентилятор с кольцевой подсветкой серии Riing. Данный вентилятор помимо гидравлического подшипника, снижающего уровень шума, имеет особую форму лопастей, позволяющую увеличить воздушное давление и более эффективно отводить тепло.

В местах крепления вентилятора установлены резиновые вставки, что позволяет снизить общий уровень вибрации.

Так как автор данного обзора является представителем «старой школы», который еще помнит разгон ПК с помощью кнопки Turbo, то при взгляде на «радужную» подсветку в устройствах такого уровня, как БП серии Smart Pro, в голове невольно всплывает образ этого парня.

Поэтому выставляем наиболее подходящий режим работы подсветки и переходим к подведению итогов.

Стоимость Thermaltake Smart Pro RGB Bronze 650W в московской рознице на момент публикации материала составляет от 5300 рублей.

Поставляется блок питания в небольшой фирменной картонной коробке чёрного цвета. На фронтальной стороне присутствует только самая основная информация – логотип производителя, линейка продукции и название, изображение продукта, информация о сроке гарантии, модульной системе подключения кабелей, а также упоминается полная остановка вентилятора при невысокой нагрузке.

На обратной стороне информации гораздо больше. Здесь производитель рассказывает обо всех применённых технологиях.
Функция Smart Zero Fan позволяет не включать вентилятор пока нагрузка на блок питания не превысит 10%. При желании можно деактивировать эту опцию, переключив соответствующий тумблер.
Уровень пульсации на линии +12V не превышает 50мв, а на линиях +5V и +3.3V не превышает 30мВ. Такой показатель пульсаций намного ниже стандарта. Это обеспечивает беспроблемную и долгую работу всех критически важных компонентов таких как видеокарты класса high-end.
Блок питания имеет максимально допустимое отклонение по напряжениям на выходах ±3%. Это намного превосходит требования Intel, которая составляет ± 5% для +5V, +3.3V линий и ± 10% для 12V линии.
Эффективность серии блоков питания Smart Pro RGB Bronze достигает до 85% в режиме реальных задач.

Разделим комплект поставки на несколько составляющих.
Первая включает в себя руководство пользователя, информацию о программном обеспечении и гарантийные обязательства, а также силовой кабель и набор винтов для фиксации блока питания в корпусе.

Перечислим их:
– основной 24-контактный – 600 мм;
– 4+4-контактный для процессора – 650 мм;
– два кабеля с парой 6+2-контактных на каждом для видеокарт – 550 мм + 150 мм;
– два кабеля по три коннектор 5-контактных SATA – 550 мм + 150 мм + 150 мм;
– один кабель с четырьмя коннекторами 4-контактных Molex – 550 мм + 150 мм + 150 мм + 150 мм;
– переходник Molex -> FDD – 150 мм.

Корпус блока питания выполнен из окрашенного в чёрный цвет металла с большим количеством вентиляционных отверстий. Размеры блока – 150х170х86 мм, что также обусловлено и установленным 140 мм вентилятором.

На одной из сторон присутствует наклейка со всей необходимой пользователю информацией о модели.

За массивной решёткой прячется фирменный 140 мм вентилятор Thermaltake с RGB подсветкой.

Таким образом блок питания выглядит в темноте.

Если установить блок питания вентилятором вверх, то это придаст лучший внешний вид вашей сборке и положительно скажется на охлаждения всех комплектующих. Согласно результатам, полученным в тепловой камере, расположение БП вентилятором вверх позволяет снизить общую температуре ПК примерно на 3°C по сравнению с традиционным расположением БП вентилятором вниз.

Схема блока питания на официальном слайде:

Теперь рассмотрим компонентную базу блока питания.

Максимально близко к разъёму для подключения силового кабеля реализован EMI-фильтр. В сумме он включает в себя два X-конденсатора, два Y-конденсатора, две дроссельных катушки, варистор и предохранитель. Конструкция предполагает также наличие микросхемы CMD02X на X-конденсаторе, которая может разрядить данный конденсатор экстремально быстро.

Выпрямляющий мост выполнен в виде диодной сборки GBU 1506F.

Высоковольтный конденсатор представлен в виде модели бренда Rubycon с характеристиками 470 мкФ 400 В.

Один из радиаторов отводит тепло от трёх транзисторов K16A60W и диода IDH06G65C5, входящих в состав корректора.

С другой стороны радиатора реализованы ещё два транзистора K16A60W, но входящих уже в состав первичного преобразователя. За работу этих компонентов отвечает микросхема CM6805BC.

Источник дежурного питания основан на микросхеме А6069H.

Для выпрямления 12 В линии используются четыре диода 40V60CТ.

Для линий 3.3 В и 5 В используется DC-DC преобразователь с двумя транзисторами BSC0906NS для каждой линии, а также контроллером APW7159С.

Микросхема PS223 отвечает за все реализованные защиты.

По стандарту 80 PLUS Bronze при нагрузках 20%, 50% и 100% от номинальной мощности КПД блока питания должен составлять 81%, 85% и 81% соответственно. В нашем случае, судя по результатам тестирования, показатели составили 91%, 93% и 92% соответственно. Блок полностью соответствует стандарту.

Вспомним заявление производителя, что уровень пульсаций на линии +12V не превышает 50 мВ, а на линиях +5V и +3.3V не превышает 30 мВ.
Проверим это и убедимся, что производитель указал эту информацию абсолютно честно.

Были проведены и ещё два теста – на изменение напряжений по трём основным линиями.
Подача 20% нагрузки:

И сразу 50% нагрузки:

Компания Thermaltake выпустила в последнее время несколько линеек блоков, оснащенных подсветкой: от бюджетных Smart RGB с начальной сертификацией 80 Plus до топовых Toughpower iRGB с 80 Plus Platinum. Сегодня я представлю вашему вниманию Thermaltake Smart Pro RGB 750W Bronze из новой линейки блоков Smart Pro RGB. Данные блоки имеют сертификат энергоэффективности 80 Plus Bronze, полностью модульную систему и подсветку на основе запатентованного вентилятора серии Riing RGB.

Характеристики

Модель: Thermaltake Smart Pro RGB 750W;

Версия ATX12V: 2.4;

Поддержка EPS12V: есть;

Версия сертификата 80 Plus: Bronze;

Корректор коэффициента мощности (PFC): активный;

Мощность (номинал): 750 Вт;

Мощность по линии 12 В: 750 Вт;

Ток по линии +12 В: 62,5 A;

Ток по линии +3.3 В: 22 A;

Ток по линии +5 В: 22 А;

Ток дежурного источника (+5 В Standby): 2,5 А;

Ток по линии -12 В: 0.3 А;

Диапазон входного напряжения сети: 100-240 В;

Кабели и разъемы

Отстегивающиеся кабели: есть;

Основной разъем питания: 20+4 pin;

Разъемы для питания процессора (CPU): 1 x 4+4 pin;

Разъемы для питания видеокарты (PCI-E): 4 x 6+2 pin;

Количество разъемов 15-pin SATA: 9;

Количество разъемов 4-pin Molex: 6;

Количество разъемов 4-pin Floppy: 1;

Система охлаждения: полупассивная;

Размеры вентилятора: 140×140 мм;

Оплетка проводов: нет;

Haswell Ready, Skylake Ready, система пассивного охлаждения при нагрузке до 10%, японские конденсаторы, RGB подсветка;

Упаковка и комплектация

Блок упакован в весьма симпатичную коробку средних размеров.

Сбоку есть информация на нескольких языках, включая русский.

Правда, я не понял фразу «Сверхнизкий шум от источника питания и регулировка напряжения». Регулировка какого напряжения? Загадочная фраза. После прочтения английского варианта я понял, что под сверхнизким шумом подозревались низкие пульсации выходных напряжений. И, соответственно, под «регулировкой напряжений» — низкий уровень отклонения выходных напряжений. Компания заявляет, что максимально допустимое отклонение по напряжениям на выходах не более ±3 %, при разрешенных стандартом ±5 %. Ну что же, проверим.

В комплекте ничего необычного нет:

— блок питания Thermaltake Smart Pro RGB 750W;

— сумочка с кабелями;

— четыре винта крепления;

— пластиковые одноразовые стяжки;

— условия гарантии и руководство.

Внешний вид

Боковые стороны имеют перфорацию.

Она расположена напротив торцевых сторон вентилятора, где расположено кольцо подсветки, чтобы ее было видно сбоку.

В передней части находятся разъемы для подключения кабелей.

Сзади блок отличается от собратьев большим количеством элементов управления.

Сверху расположен переключатель режима работы вентилятора. В положении OFF вентилятор работает постоянно, а в положении ON включается полупассивный режим.

Слева от сетевой розетки расположена клавиша выключателя питания, а снизу кнопка, управляющая подсветкой.

Розетка заклеена наклейкой с указанием режимов работы вентитлятора.

Решетка вентилятора необычная.

Снизу наклейка с характеристиками блока.

Кабели

Все кабели у блока отсоединяются. Это добавляет удобства при монтаже и демонтаже блока.

Выполнены они плоской черной лентой. Причем основной АТХ кабель состоит аж из пяти лент. Вот тут то, чтобы привести его в аккуратный вид, пригодятся имеющиеся в комплекте пластиковые стяжки.

Разъемы для подключения кабелей дополнительного питания видеокарт и питания процессора одинаковые и различаются только цветом. Распиновка у кабелей разная и при неправильном подключении вы получите короткое замыкание, так что будьте аккуратны. Черный хоть и сочетается с красным, но в данном случае красное к красному, черное к черному.

Для подключений потребителей с устаревшим разъемом Floppy (а это могут быть звуковые карты, реобасы и прочее) имеется переходник Molex-Floppy.

В остальном нареканий нет. Кабели достаточной длины для подключения блока даже в просторном корпусе и разъемов тоже хватает.

Система охлаждения

В Thermaltake Smart Pro RGB 750W установлен 140 мм вентилятор с маркировкой Thermaltake TT-1425 серии Riing RGB.

По заверению производителя, в вентиляторе используется гидродинамический подшипник. Как я уже говорил неоднократно, это лучший вариант подшипника для использования в блоках питания.

Для подключения используется нестандартный 4-пин коннектор и дополнительно 2-пин коннектор идет к кнопке управления подсветкой.

Заявлено, что вентилятор не вращается при нагрузке менее 10% от номинальной. Оно так и есть. Включается вентилятор после 70 Вт нагрузки. Меня такой режим несколько удивил. Логика то понятна. Большинство компьютеров в режиме простоя потребляют как раз менее 70 Вт. Только вот реально так не получается. Вентилятор стоит, но частенько запускается на пару секунд или просто конвульсивно подергивается, делая четверть оборота. Ладно хоть не слышно его. Но лучше это недоразумение отключить, переключив вентилятор в нормальный режим.

До 500 Вт нагрузки вентилятор работает очень тихо, а далее очень быстро набирает обороты и при максимальной нагрузке становится шумным. Впрочем, для большинства пользователей это проблемой не станет, так как блок покупают обычно с запасом по мощности, и работать он будет достаточно тихо.

Подсветка

Кнопка управления подсветкой, как я говорил выше, расположена в задней части блока. При нажатии на нее последовательно переключаются 6 режимов:

— циклическое плавное изменение цвета во всем спектре.

Управления яркостью нет. Подсветка работает независимо от режима работы вентилятора.

Я уже говорил это и повторю опять: У блоков Thermaltake подсветка реализована самым симпатичным образом и пока конкурентов в этом плане я не вижу. Конечно, можно сделать светящиеся логотипы на боковых поверхностях, встроить подсвечиваемые экраны с показаниями температуры, напряжений и погоды в Никарагуа, но пока ничего подобного я не видел. Так что моддеры, смотрите в сторону Thermaltake. У блоков с поддержкой SPM (например, блоков серии Toughpower DPS G RGB) можно несколько более тонко управлять цветом через программное обеспечение, задавая вручную оттенок и яркость свечения.

Разборка

Кто бы знал, как я не люблю разбирать модульные блоки производства Thermaltake. Помимо того что крышка блока крепится не четырьмя, а шестью винтами, дополнительные винты, соединяющие плату выходных разъемов с корпусом, находятся под наклейкой (их там пять штук!). Которую надо аккуратно отклеить, а после того как я расскажу вам что у него внутри, вернуть на место. Или не вернуть. К чему все эти подписи на разъемах? Поди несложно догадаться, какой кабель куда втыкать.

ОЕМ производитель начинки данного блока — компания Sirtec.

Ниже на фотографии цифрами отмечены:

3) Дроссель корректора мощности;

4) Сглаживающий конденсатор;

5) Радиатор с элементами основного преобразователя и корректора мощности;

6) Основной трансформатор;

7) Радиатор с диодными сборками 12 В канала;

8) Дроссель 12 В канала;

9) DC-DC преобразователи 5 и 3,3 В каналов;

10) Плата с выходными разъемами;

11) Плата управления скоростью вентилятора;

12) Дежурный источник питания;

Часть входного фильтра распаяна на сетевой розетке.

Присутствует и микросхема CMD02X, которая при отключении питания разряжает конденсаторы. Наличие этой микросхемы в блоке говорит об относительно свежей разработке.

Имеется металлооксидный варистор для защиты от всплесков напряжения (светло-коричневого цвета круглая деталька).

Далее у нас вторая часть фильтра и после него диодный мост на собственном небольшом радиаторе.

Высоковольтный сглаживающий конденсатор производства японской фирмы Rubycon емкостью 560 мкФ, рассчитанный на напряжение до 400 В и работу при температуре до 105 °C.

На радиаторе расположенном между конденсатором и основным трансформатором находится пара транзисторов TK16A60W и диод корректора мощности, и еще два TK16A60W преобразователя.

Управляет преобразователем и корректором мощности микросхема CM6806, распаянная на нижней стороне платы.

Основное напряжение 12 В получается с помощью обычного выпрямителя на диодных сборках PFR40L60CT. Их установлено четыре штуки.

Напряжения 5 и 3,3 В получаются из 12 В при помощи двухканального DC-DC преобразователя, управляет которым часто используемая в блоках питания микросхема APW7159C.

На каждом канале установлено по два мосфета BSC0906NS.

В выходных фильтрах использованы электролитические конденсаторы производства Теаро.

На плате с выходными разъемами дополнительно распаяны фильтрующие конденсаторы с твердым электролитом.

Плата управления вентилятором прикреплена винтом к радиатору с выходными диодными сборками.

Дежурный источник питания выполнен на основе микросхемы A6069H, его трансформатор находится под платой управления вентилятором.

Монтаж и пайка качественные.

Второй раз мне в блоках питания попадается схема с проверенным, простым, надежным, но не самым эффективным выпрямителем 12 В канала на диодах Шоттки и современным решением с DC-DC преобразователями для низковольтных каналов.

Все, попью для бодрости кофе и начну впихивать кишочки блока обратно, припаивать сетевые провода, завинчивать эти 15 винтов (чтоб их ежики покусали!) и клеить обратно наклейку. Потому как следующим этапом идет тестирование и тут нам блок нужен целиком, а не в виде запчастей.

Тестирование

Снятие КНХ производится с помощью самодельного нагрузочного стенда. В качестве нагрузки в нем используются мощные MOSFET-транзисторы, установленные на различные радиаторы. Нагрузка меняется вручную, с помощью вращения рукоятки переменного резистора. Показания записываются, потом по ним строятся графики КНХ. Напомню, что отклонения основных напряжений должны быть в пределах плюс-минус 5 %. По установившейся традиции, я не стал строить весь график. Почему я так сделал, можете прочитать подробнее втом обзоре, в разделе «Тестирование».

Дежурный источник питания

Без нагрузки напряжение составляет 5,10 В, что на 2 % больше номинального. При максимальной нагрузке с током в 2,5 А напряжение просело до 4,83 В, что на 3,4 % меньше номинального. Отклонения укладываются в разрешенные пределы.

Изначально напряжение чуть завышено (до 12,30 В, что на 2,5 % больше номинального). С ростом нагрузки оно падает незначительно.

Отклонение данного напряжения от номинального не превышает 2 %.

Напряжение просело с нагрузкой с 3,33 В до 2,29 В. Отклонение от номинального значения составляет менее 1 %.

Заявление компании Thermaltake, что максимально допустимое отклонение по напряжениям на выходах не более ±3 % подтвердилось.

Thermaltake Smart Pro RGB 750W с запасом соответствует требованиям стандарта энергоэффективности 80 Plus Bronze. Максимальное значение КПД в 90 % достигнуто на мощности 350 Вт.

Защита от короткого замыкания срабатывает на всех линиях, как и положено для блока такого уровня.

Выводы

Прежде всего хочется порекомендовать Thermaltake Smart Pro RGB 750W моддерам и всем, кому небезразличен внешний вид своего компьютера, тем более что подсветка в блоке выполнена отлично. Естественно, для него нужен корпус с прозрачной стенкой как минимум. На момент написания обзора цена в рознице г. Новосибирска (где я живу) составляла от 6390 рублей, что ниже многих сопоставимых по качеству блоков. Так что даже если вам не нужна подсветка (а ее можно и выключить), то за такие деньги это отличный вариант. Тем более что с электрическими и с акустическими характеристиками у блока полный порядок.

Плюсы — качественное изготовление; — отличная реализация подсветки; — полностью модульная конструкция подключения кабелей; — использование надежных комплектующих; — 7 лет гарантии; — отличная стабильность напряжений; — тихая работа.

Минусы — некорректный режим работы вентилятора Smart Zero Fan.

Спасибо компаниям Thermaltake и DNS за предоставленный на тестирование образец.

Thermaltake Smart Pro RGB 750W поставляется в довольно крупной картонной коробке, на которой спереди и сзади приведена базовая информация о блоке питания.
