Как работает банкомат?

Банкомат как волшебный ящик: вставил в него карточку, набрал на клавиатуре сумму и получил деньги. На самом деле, конечно, никакого волшебства нет. Просто современные технологии. Мы сегодня заглянем внутрь банкомата у увидим, как эти самые технологии работают.

Сейф с компьютером

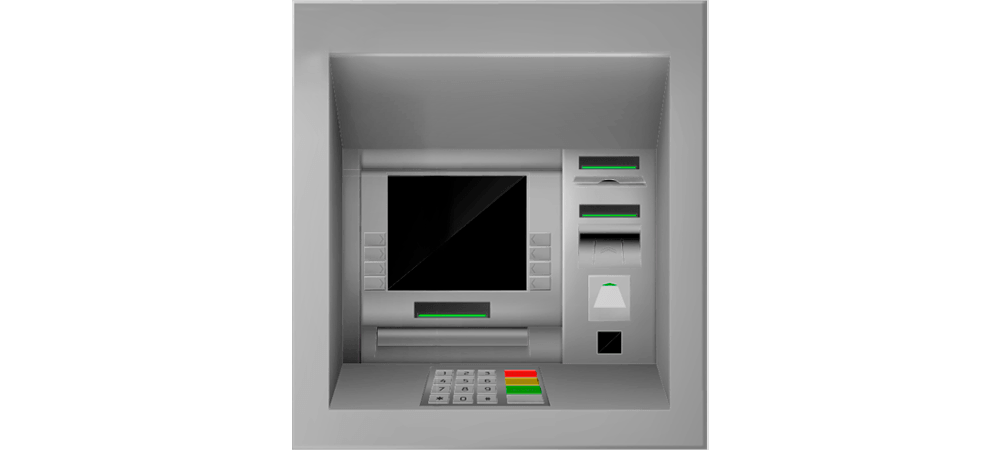

Именно так. Современный банкомат — это сейф, объединенный с компьютером. Снизу в железном ящике хранятся банкноты в кассетах. Кассет может быть 4, 5 или же 6 штук, в каждой примерно 2 500 банкнот. Каждая кассета настроена под банкноту своего номинала. Вместо купюры в 50 рублей зарядить в кассету купюры номиналом 5 000 рублей не получится: банкомат просто откажется работать с такими купюрами. Все купюры предварительно на несколько раз проверяются в банке на подлинность, после чего кассеты запечатываются. Именно поэтому можно не переживать о том, что деньги из банкомата могут оказаться фальшивыми.

Некоторые банкоматы умеют не только выдавать, но и принимать деньги. Принятые купюры отправляются в отдельную кассету. Банкомат не выдаст их другим клиентам, даже если закончатся деньги в основных кассетах. Это тоже элемент безопасности. Если вдруг в кассете с принятыми купюрами окажется поддельная, она не попадет в оборот и при проверке в банке ее обнаружат.

Еще в банкомате есть механизм подачи: он забирает деньги из кассет и выдает их клиенту. Вы наверняка знаете его характерный треск.

Над сейфом установлены экран и клавиатура. За ними, в корпусе банкомата, — компьютер и служебное оборудование: устройство для считывания карт, принтер для чеков и системы безопасности.

Как банкомат общается с банком

Между банкоматом и банком работает зашифрованный канал связи. Когда мы вставляем свою карту в картоприемник, банкомат считывает данные с магнитной полосы или встроенного чипа. После идентификации карты банкомат по специальному каналу связывается с банком и сообщает ему данные карты. Банк проверяет, достаточно ли средств на вашем счете для снятия заявленной суммы, и дает добро на выдачу наличных.

Когда в банкомат поступает запрос на выдачу наличных, система автоматически пересчитывает, сколько купюр и какого достоинства необходимо выдать. Банкомат знает, сколько денег осталось в каждой кассете, и если клиент захочет снять больше денег, чем у него есть, устройство откажет.

Банкомат сохраняет информацию о каждой операции, о вставленной карте и выданной банкноте, при этом синхронизирует ее с записью видеокамеры. Да-да, в каждом банкомате есть видеокамера! Эта информация отправляется в банк и хранится в базе данных. Благодаря этому банк легко отследит любую мошенническую операцию. Например, если человек смог каким-то чудом зачислить себе на счет поддельные деньги, то при проверке кассеты банк об этом узнает. Он отследит операцию, поднимет фотографии с банкомата и обратится в полицию. Найти мошенника будет несложно, ведь у банка будут его фотографии и паспортные данные владельца счета.

А если выключили электричество?

Банкомат работает от электричества. И если во время проведения операции его отключили, возможен сбой в работе. Банкоматы старого образца в таком случае оставляли карту клиента внутри и возвращали после возобновления электропитания. Однако это было небезопасно: человек же не знает, как скоро включат электричество, и не может ждать часами возврата карты. Такими ситуациями пользуются нечестные люди: видят чужую карту и забирают ее. Правда, на это у них было несколько секунд: если карту никто не забирал, банкомат перемещал ее в специальное хранилище, доступ к которому имеет только инкассатор. В этом случае получить ее назад можно было в отделении банка.

Что же касается новых банкоматов, то они отдают карту клиенту даже без электричества. Однако деньги при прекращении электропитания не выдаст ни старый, ни новый банкомат, даже если успел их отсчитать. В этом случае произойдет отмена операции. Если вдруг операция не отменится, деньги будут списаны со счета, но банкомат ничего не выдаст, не надо пугаться. Нужно сразу позвонить по телефону горячей линии банка (он указан на карте) и описать ситуацию. Деньги вернут вам на карту.

Словарик

Инкассация — сбор и перевозка наличных денег или ценностей из одной организации в другую. Например, из магазина забирают выручку (деньги, которые магазин получил от покупателей за товары) и отвозят ее в банк. Занимаются этим инкассаторы. У них есть оружие и специальный бронированный автомобиль, чтобы злоумышленники не подумали напасть на них и ограбить.

Кто защищает деньги?

В сейфе банкомата может находиться несколько миллионов рублей. Казалось бы, это должно привлекать преступников. Но часто ли вы слышали о попытках ограбить банкомат?

Вряд ли. Несмотря на отсутствие охранника, деньги в банкомате под защитой. Внутри сейфа и компьютерного отделения установлены датчики. Они сообщают о наклоне, шуме, повышении температуры. При срабатывании датчиков в соответствующую службу сразу поступает сигнал, и при необходимости на место выезжает группа быстрого реагирования.

Против серьезных злоумышленников есть активные системы защиты. Например, при попытке вскрыть банкомат может сработать оглушающая сирена, или будет выпущен едкий дым. В крайнем случае банкомат испортит купюры несмываемой краской.

Злоумышленникам страшно лезть в банкоматы, и они придумывают другие способы украсть деньги: устанавливают на банкомат накладки (скиммеры) для считывания данных с карт, пытаются выведать по телефону номер карты и ПИН-код и применяют прочие приемы. Поэтому банковскую карту, ее данные, ПИН-код, а также коды, которые приходят в СМС, никому нельзя сообщать.

ПИН-код (персональный идентификационный код) — это ключ к банковской карте. Обычно ПИН-код состоит из 4 цифр — по ним банкомат узнаёт владельца карты и открывает доступ к его банковскому счету. Поэтому важно держать свой ПИН-код в тайне и никогда и никому его не сообщать.

Правила

• Избегайте банкоматов в подозрительных местах: на улицах, на рынках. Сомневаетесь в надежности банкомата — обойдите его стороной. Если есть выбор, лучше воспользоваться банкоматом, установленным в отделении банка или в крупном торговом центре. Злоумышленники боятся ставить скиммеры в отделениях под камерами
• На большинстве банкоматов есть выпуклое круглое зеркало. Оно установлено для вашей безопасности: в него можно увидеть, если к вам кто-то будет подходить со спины. Если вы чувствуете опасность, не снимайте деньги, нажмите кнопку «Отмена», заберите карту и уходите
• Прикрывайте рукой цифровую панель, на которой вы вводите ПИН-код. На нее может быть направлена камера злоумышленника
• Если при работе с банкоматом что-то пошло не так, не отходите от него и сразу звоните в банк. Сотрудник банка подскажет вам, что делать

Прототип первого банкомата был изобретен американским ученым Лютером Симджяном в 1939 году. Устройство могло выдавать наличные, но при этом не могло списать их со счета: аппарат не был связан с банком. В 1967 году в Лондоне был установлен более совершенный банкомат. Он по-прежнему не умел проверять наличие денег на счете клиента, поэтому сумма снимаемых наличных была ограничена 10 фунтами. Наличные банкомат выдавал в обмен на специальный ваучер (чек), который надо было заранее получать в банке.

Как работает банкомат и почему лучше не класть деньги с утра

На днях я захотел утром зайти в Сбербанк и положить деньги на карту, но этого сделать через банкомат не удалось. Он отказывался принимать любые 5000-е купюры.

Я решил узнать, по какой причине терминал не хочет принимать деньги. На что получил лишь невнятный ответ: Ещё не приезжала инкассация, поэтому пятитысячные купюры не принимаются. Немного ознакомившись с вопросом, все встало на свои места.

Все дело в фальшивых купюрах Как оказалось, во многих банковских отделениях установлены терминалы старого поколения, которые считывают не 4 опознавательных знака «оригинальности», а лишь 2.

В последнее время в Сети чаще стали появляться новости о выдаче банкоматами поддельных купюр. Так, в июле 2017 года представители Сбербанка заявили о наличии большого количества фальшивок в банкоматах. Были так называемые склейки, где, условно из десяти купюр, разрезая их на десять частей, склеивая, появляется одна дополнительная купюра, которая заносится на счет карточки, а потом выдается наличными. — зампред правления Сбербанка Станислав Кузнецов в интервью Интерфаксу Как правило, вина лежала на стороне производителя банкоматов. Утверждается, что проблем с российскими банкнотами больше нет.

Тем не менее, не все банкоматы сейчас обновлены, прошло слишком мало времени. Все большей популярностью стали пользоваться иностранные фейковые купюры.

Как банкомат отличает настоящую купюру от подделки Как говорилось выше, есть 4 основных признака оригинальности. На самом деле, их больше, но многим банкоматам достаточно и этих.

Разберём самые известные.

Видимые человеческим глазом

Водяной знак. Изображения, создаваемые участками бумаги разной плотности, видны на просвет.

Защитная нить. Металлическая или полимерная лента, внедренная в толщу бумаги. Может быть простой или ныряющей.

Микропечать. Рисунок банкноты могут содержать крошечные символы, обычно обозначение номинала или банка, или просто мелкие элементы, которые различимы лишь под увеличением.

Защитные волокна. Обрывки разноцветных нитей, расположенные в бумажной массе.

Микроперфорация. Пробитые лазером ровные одинаковые маленькие дырочки, составляющие изображение или надпись. Как и водяные знаки, обнаруживаются на просвет. Рельеф отверстий не должен ощущаться пальцами, бумага вокруг них не должна быть обуглена.

Рельефная печать. Надписи и рисунки, различимые на ощупь. Выполняют как утилитарную функцию (метки для слепых), так и функцию защиты от подделки.

Кипп-эффект. Рифлёный участок поверхности, на боковых гранях рифлений нанесено изображение, которое видно только при взгляде под острым углом.

Совмещающиеся изображения. Рисунок, разные элементы которого расположены на разных сторонах листа. При рассматривании на просвет части должны точно подходить друг к другу и давать цельное изображение.

Орловская печать. Тонкие линии, цвет которых меняется по ходу линии без видимых прерываний и наползания красок. Обычная многокрасочная печать неизбежно даст в этом случае ошибку приводки цветов.

Тиснение фольгой. Рисунок, выполненный металлической фольгой, напрессованной на поверхность бумаги.

MVC. Муаровые полосы разных цветов, которые видны при наклоне банкноты.

OVI. Оптически переменная краска. Элемент, меняющий свой цвет в зависимости от того, под каким углом на него смотреть.

Голограмма. Элемент, дающий трехмерное голографическое изображение, которое поворачивается при наклоне банкноты.

Что изучает банкомат Большинство детекторов проверяют в первую очередь размеры банкнот, хотя это и не первостепенный признак проверки подлинности. Габариты проверяются оптическим способом, сканированием в проходящем свете.

Образ банкноты в видимом свете получают сканированием, либо в проходящем свете. Аппарат может проверять не всю поверхность, но несколько зон. В такой ситуации достаточно отдельных датчиков-оптопары: светодиод и фотодиод.

Сканирование может проводиться в одном цвете (как правило, красном), либо быть полноцветным. Во втором случае сканер содержит несколько цветовых каналов. И не всегда это RGB-палитра.

Инфракрасное изображение Это один из главных машиночитаемых признаков. При создании банкноты используются специальные метамерные краски. Они отлично передают темные и светлые участки на купюрах при ИК-облучении.

Ультрафиолетовые метки Второй признак — метки, нанесённые люминофорами. Их очень хорошо видно под ультрафиолетовые освежением.

Магнитные метки Также на некоторых участках используется краска, обладающая магнитными свойствами.

Для их распознавания банкоматы используют специальные считывающие головки, внешне похожие на обычные магнитофонные.

Спецэлементы «И» и «М» Защитный элемент «И» состоит из веществ под названием антистоксовские люминофоры. Они загораются зелёным цветом при освещении интенсивным инфракрасным светом. Что касается элемента «М», то тут схема работы немного другая. Если освещать банкноту попеременно светом 940 нм и 850 нм, элемент будет выглядеть мигающим.

Безусловно, всех секретов Центробанк не будет публиковать в открытом доступе. Многое скрыто от фальшивомонетчиков.

Не всегда эти меры спасают К сожалению, мошенники постоянно находят способы обмана банкоматов. Поэтому сотрудники банков обязаны перепроверять всю «наличку» несколько раз в день, а затем передавать ее инкассаторам.

Сейчас особой популярностью среди фальшивомонетчиков пользуются банкноты номиналом 5000 рублей, поэтому им уделяется особое внимание. И именно по этой причине тот же Сбербанк не даст вам положить эти купюры в банкомат раньше приезда инкассаторов. Мы тщательно проверяем каждую купюру в банкомате до приезда инкассаторской машины. Если в ней окажется хотя бы она фальшивка, терминал временно станет недоступен для клиентов.

Вызывается техник, проверяющий каждый элемент банкомата. И после устранения неполадок банкомат снова заполняется деньгами и продолжает свою работу. Кладите деньги заранее Не откладывайте пополнение счета на потом, если у вас осталось мало времени. Ситуации бывают разные.

У каждого банка свой график приезда инкассаторских машин, и будет неприятно, если вы придёте с утра в отделение для пополнения баланса карты, а деньги терминал откажется принимать.

Как устроен банкомат сбербанка

На сайте finuslugi.ru предоставляются услуги оператора финансовой платформы ПАО Московская Биржа, а также услуги ООО «МБ Маркетплейс», организации, не являющейся оператором финансовой платформы в соответствии с Федеральным законом от 20.07.2020 №211-ФЗ «О совершении финансовых сделок с использованием финансовой платформы». Услуги оператора финансовой платформы ПАО Московская Биржа обозначены пометкой «Открытие онлайн на Финуслугах». Иная информация на сайте www.finuslugi.ru считается размещенной ООО «МБ Маркетплейс», если иное явно не следует из существа размещаемой информации. ООО «МБ Маркетплейс» входит в Группу «Московская Биржа».

Группа «Московская Биржа» — ПАО Московская Биржа и юридические лица, находящиеся под прямым или косвенным контролем ПАО Московская Биржа.

Наведите камеру смартфона на QR-код и скачайте приложение

Скачивайте приложение Финуслуги
и оформляйте продукты онлайн Подробнее

Copyright © Московская Биржа, 2011-2024. Все права на информацию, результаты интеллектуальной деятельности и средства индивидуализации юридических лиц, размещенные на настоящем сайте ПАО Московская Биржа, защищены в соответствии с российским законодательством. Прежде чем приступить к использованию сайта предлагаем ознакомиться с Пользовательским соглашением и Политикой конфиденциальности. Воспроизведение, распространение и иное использование информации, результатов интеллектуальной деятельности и средств индивидуализации, размещенных на сайте, или их частей допускается только с предварительного письменного согласия ПАО Московская Биржа. Включено Банком России в реестр операторов финансовых платформ 27.08.2020.

Нужна помощь?

Напишите в чат

Отвечаем с 7.00 до 23.00
по московскому времени

Как работает банкомат? Структура и устройство

Каждый обладатель банковской карты хоть раз в жизни сталкивался с банкоматом. Для нас банкомат это многофункциональное устройство, позволяющее реализовать практически все возможности карты. Но так было не всегда. На заре своего развития банкоматы или, говоря по научному, АТМ (Automated Teller Machine), предназначались только для получения наличных.

Первые банкоматы появились в 1967 году. Тогда для получения денег требовались не привычные сегодня карточки, а специальные чеки, выдаваемые банками своим клиентам. Спустя 5 лет, в 1972 году, появились банкоматы, работающие с пластиковыми карточками. Развитие аппаратного и программного обеспечения позволило со временем превратить эти устройства из простых «автоматизированных машин для выдачи денег» в мощные комплексы, способные заменить целый банковский офис.

Какие они бывают?

Существует довольно много компаний, производящих банкоматы. NCR, Diebold, WinCor, Nautilus… Каждая из этих компаний обладает собственным видением того, как должен выглядеть и работать АТМ. В целом же, все банкоматы можно разделить на три большие группы:

1. Классические банкоматы. Устройства, предназначенные только для выдачи наличных.
2. Cash-in банкоматы. Эти устройства позволяют не только выдавать, но и принимать наличные.
3. Recycle ATM. Наиболее современные устройства, только недавно появившиеся на рынке. Они являются дальнейшим развитием Cash-in банкоматов. Ниже мы рассмотрим их особенности более подробно.

Стоит отдельно выделить платежные терминалы самообслуживания. Это упрощенные устройства, работающие только на прием наличных. Исторически сложилось так, что их не относят к категории банкоматов, хотя способы работы с наличными деньгами похожи на работу модуля Cash-in их старших братьев АТМ.

А тетрис там есть?

Банкомат, по сути, в программном отношении является обычным компьютером с подключенными к нему периферийными устройствами:

• принтером,
• монитором,
• клавиатурой
• и так далее.

Эти периферийные устройства довольно специфичны, но их отключение, в целом, на работу системного блока никак не влияет. Если вы отключите чековый принтер, то система уведомит вас об этом, но продолжит работать.

Раньше на банкоматы устанавливалась в качестве базовой операционной системы OS/2. Но с приходом семейства Windows произошла миграция на эти ОС. При этом вариантов систем мне встречалось несколько: от Windows NT до Windows 7. В настоящее время наиболее распространенной системой является Windows XP.

Читайте также: Страховка по дебетовой карте

Разумеется, на банкомат устанавливается масса специфического ПО: драйвера периферийных устройств, специализированное банковское ПО и т.д. В силу большого количества разнообразных процессинговых центров, разновидностей такого программного обеспечения довольно много. Но задачи у них одинаковые:

• обеспечение устойчивой связи с процессинговым центром банка;
• шифрование;
• передача соответствующей информации (номер карты, ПИН-блок, тип и сумма операции и т.п.);
• обработка ответов.

И отвечая на вопрос в заголовке раздела, — при желании, на банкомате можно играть в тетрис (бывало я так убивал время, ожидая запчастей или инкассаторов), но сначала его нужно туда установить.

А что внутри?

Вне зависимости от категории, к которой относится банкомат, физически его можно разделить на две половинки: верхнюю (техническую) часть и сейф. В техническом блоке обязательно расположены:

• монитор;
• чековый принтер;
• ПИН-клавиатура;
• карт-ридер.

Из необязательных компонентов можно перечислить такие:

• журнальный принтер (в современных банкоматах журнал ведется в электронном виде). Раньше с помощью этого принтера на специальной ленте печатались логи работы банкомата для каждой операции.
• системный блок. На самом деле, системный блок всегда присутствует в банкомате. Но некоторые производители размещают его в сейфовой части. Например, так раньше делала компания NCR.
• экранная клавиатура. Этот компонент стал необязательным, когда стали активно применяться сенсорные экраны.
• камеры видеонаблюдения. Несмотря на предусмотренные штатные места, все большее количество банков отдает предпочтение внешним камерам. В целом, это логичный подход: например, в случае кражи банкомата, можно получить запись происшествия.

Самое главное и интересное содержится в сейфовой части.

Основным и, зачастую, единственным компонентом (у классических банкоматов), размещенным там, является диспенсер. Главной его задачей является набор купюр и подготовка пачки для выдачи клиенту. Деньги хранятся в специальных кассетах, номиналы которых четко определены. В диспенсере помещается от 4 до 6 кассет с наличными и одна, так называемая, реджект кассета, предназначенная для отбракованных купюр. Емкость кассеты составляет от 2000 до 2500 тысяч листов, однако выдать их все за одну операцию банкомат не сможет. Связано это с физическим ограничением: максимально в презентер (часть диспенсера, через которую выходит пачка наличных клиенту) проходит не более 40 купюр. А зачастую ее ограничивают программно до 30 и даже менее. Именно из-за этого бывает, что, даже имея на счету крупную сумму, снять с карточки более 40 или даже 20 тысяч рублей невозможно.

Читайте также: Школьная карта Ижкомбанка — как получить и использовать?

Из кассет деньги могут забираться двумя разными способами: механическим (Winkor, Diebold) или вакуумным (NCR). В первом варианте из кассеты, в которой находится большая пачка купюр, с помощью резиновых колес слистывается крайняя. После чего эта купюра подается в тракт, где перемещается с помощью ремней в специальный отсек. Там накапливается пачка для выдачи клиенту, то есть купюры различного номинала в необходимом количестве (всего не более 40 штук). Потом открывается шаттер (заглушка, защищающая механизм выдачи от различных воздействий), и деньги выходят из сейфа. Это происходит с помощью тех же ремней. Если вы не успеете забрать свою наличность в течение 30 секунд, банкомат утянет их обратно и сбросит в реджект кассету.

Механизм подачи купюр в накопительный отсек одинаков в обоих случаях. Единственное отличие второго, вакуумного способа в том, что купюра не слистывается из кассеты, а извлекается оттуда с помощью присосок.

Бывает, что в процессе перемещения купюр они застревают на ремнях, рвутся, заминаются. Как правило, это приводит к ошибке диспенсера и остановке банкомата. Нередко сейф превращается в уютный дом для грызунов, что приводит к печальным последствиям, в виде несчастных животных, которых наматывает на ремни.

Взаимодействие системного блока с диспенсером осуществляется посредством платы спецэлектроники, которая так же спрятана в сейфе. Именно она общается со всеми устройствами: клавиатурой, принтерами, диспенсером. Напрямую системный блок общается только с сетевой картой, с помощью которой осуществляется связь банкомата и процессингового центра.

В Cash-in банкоматах рядом с диспенсером установлен модуль приема наличных. Здесь уже устанавливается всего две кассеты, для приема наличных и реджект кассета. Кассет для выбракованных купюр может быть и две. Некоторые кассеты имеют два отделения: для фальшивых и бракованных (рваных, мятых и т.п.) купюр и для «забытых» купюр. Над всем этим расположен модуль, проверяющий купюры на подлинность. Выглядит он как узкий, высотой в одну купюру, тоннель с массой датчиков, настроенных каждый на свой критерий определения подлинности. Поэтому чтобы обмануть купюроприемник банкомата, необходимо приложить много усилий.

Читайте также: Как перевести деньги по номеру карты?

Помимо банкоматов с модулем приема наличных существуют банкоматы с депозитным модулем. Они позволяют работать не только с наличными деньгами, но и с материальными ценностями и документами. При совершении операции, клиенту выдается конверт, куда он вкладывает то, что необходимо поместить в депозитную ячейку и помещает в банкомат. На конверте указывается:

• дата;
• время;
• номер карты
• прочая информация, позволяющая точно идентифицировать клиента.

Подобные устройства в нашей стране представлены в единичных экземплярах.

Период работы банкомата от инкассации до инкассации зависит от того, насколько он востребован, и может составлять от одного дня до нескольких месяцев. Но обычно не превышает двух недель. Это связано с тем, что банку невыгодно отвлекать много наличных средств для закладки в кассеты, ведь деньги должны работать. Инкассация производится по мере опустошения кассет с наличными или при заполнении кассет для приема денег.

Относительно недавно появились ресайклинговые банкоматы. Так же, как и банкоматы Cash-in, они могут работать на прием и на выдачу наличных. В отличие от первых, которые принимают все купюры в одну кассету, не различая их номинала, здесь для каждого есть своя кассета. Наличные, внесенные в банкомат одним клиентом, выдаются следующему.

Благодаря такому механизму срок операционного цикла (время от инкассации до инкассации) может составлять несколько лет. Если какая-либо кассета заполняется, банкомат просто прекращает принимать купюры соответствующего номинала, пока в ней не освободится место. Конечно, никакой банк не позволяет длится операционному циклу такое количество времени, но периодичность инкассации таких устройств существенно реже, чем у обычных.

Благодаря особенностям прохождения купюр в тракте такого банкомата, их проверяют на подлинность трижды:

• первый раз — когда вы только вставляете купюры в купюроприемник;
• второй – когда подтверждаете операцию, и ваши деньги отправляются в соответствующие кассеты;
• третий – когда кто-то снимает наличные, и они отправляются наружу.

Все это дает высокую гарантию, что фальшивка не пройдет. Если фальшивая купюра и попадется, то будет сброшена в специальную кассету. Найти пытающегося обмануть систему клиента не составит особого труда.
