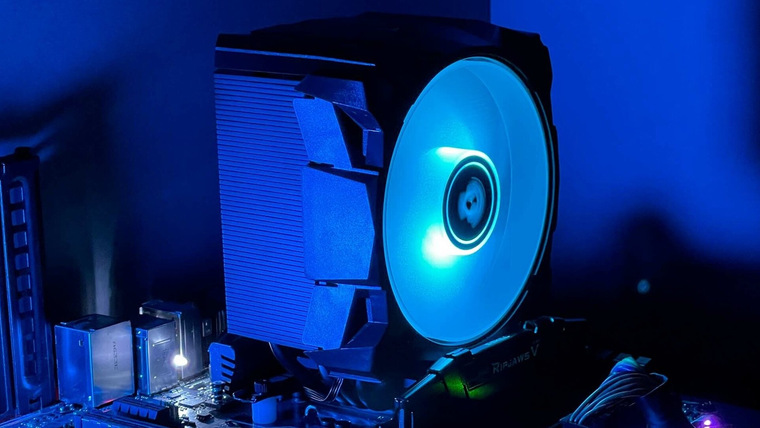

Обороты вентилятора, статическое давление или воздушный поток: что важнее и в каких случаях

Не знали, что компьютерные вентиляторы могут отличаться не только количеством оборотов, но также воздушным потоком и даже давлением? Ошибка. Устанавливаете в корпус модели с высокой статикой? Фатальная ошибка! Объясняем, на какие параметры вертушек нужно обращать внимание при сборке правильного игрового ПК.

Если кто-то еще не в теме — современные вентиляторы для компьютеров уже давно не выбирают по количеству максимальных оборотов в минуту. Сейчас производители не стесняются раскрывать куда более важные параметры, которые отражают характеристики вертушек. Тем более, в мире не бывает идеальных вентиляторов — по-хорошему, для каждого сценария нужна какая-то определенная модель.

Например, корпусной вентилятор с высоким значением CFM будет иметь крайне низкую эффективность при использовании вкупе с радиатором СЖО или кулером процессора. И, наоборот, вентилятор, снятый с радиатора, не сможет нормально выкачивать горячий воздух из системника, потому что его крыльчатка предназначена для продавливания воздуха сквозь препятствия.

Базовые принципы охлаждения ПК

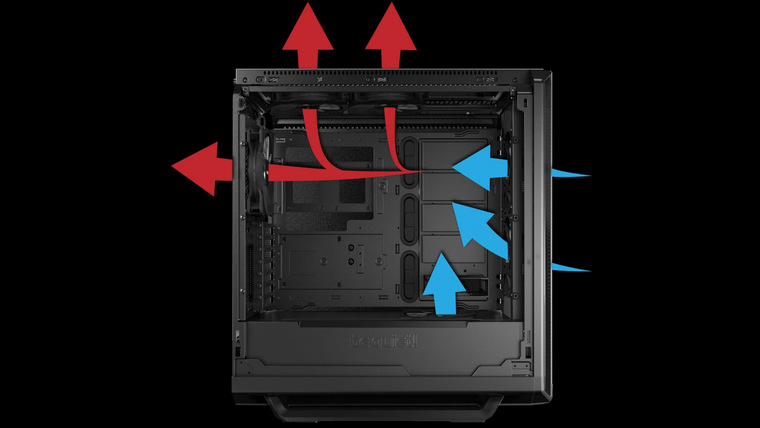

Классическая система охлаждения в современных компьютерах построена по принципу насоса — прохладный воздух засасывается с одной стороны, прокачивается через всю систему, затем выбрасывается за ее пределы. Если система охлаждения построена грамотно, в том числе хорошо спроектирована еще на конвейере производителя корпуса, то, по мере прокачивания сквозь системник, свежий воздух проходит через все внутренние элементы и помогает им охлаждаться. Например, жестким дискам и твердотельным накопителям, а также оперативной памяти и чипсету материнской платы.

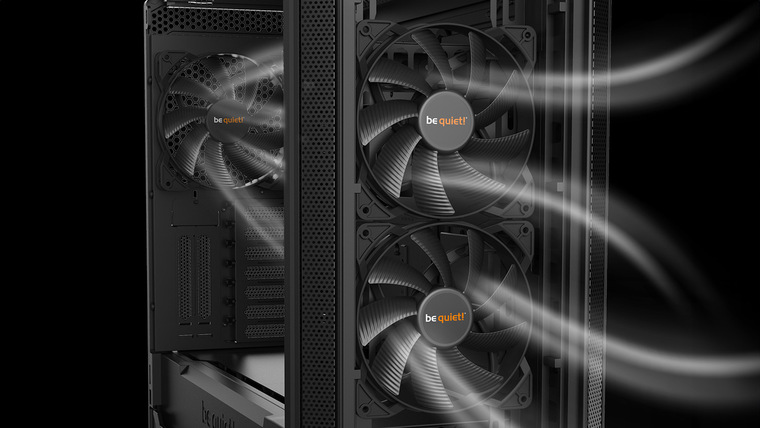

Но основная необходимость продувки корпуса заключается не только в том, чтобы пассивно охлаждать компоненты. Самое главное здесь — доставить как можно больше прохладного воздуха процессору, видеокарте и всему, что имеет собственную активную систему охлаждения. В закрытом пространстве системного блока этим компонентам неоткуда взять прохладу, поэтому они, фактически, барахтаются в горячем воздухе, который сами же и выработали.

Очевидно, что чем больше холодного воздуха попадет в корпус компьютера, тем лучше будут охлаждаться его внутренности. Но, просто взять и установить на впуск и выпуск оборотистые вентиляторы — это плохая идея. Как минимум для эффективности охлаждения, как максимум — для ваших ушей. Вот, почему.

Воздушный поток

Обороты и размер вентилятора — это только часть параметров, которые определяют качество работы системы. Например, если мы говорим о выборе корпусных вертушек, задачей которых является накачивание системника воздухом, то в первую очередь необходимо обращать внимание на параметр воздушного потока или CFM.

Воздушный поток (CFM) — показатель количества воздуха, которое вентилятор способен прокачать за определенное время. Обычно измеряется в кубических футах в минуту. Достаточно эффективными вентиляторами в плане продувки являются модели с CFM больше 50.

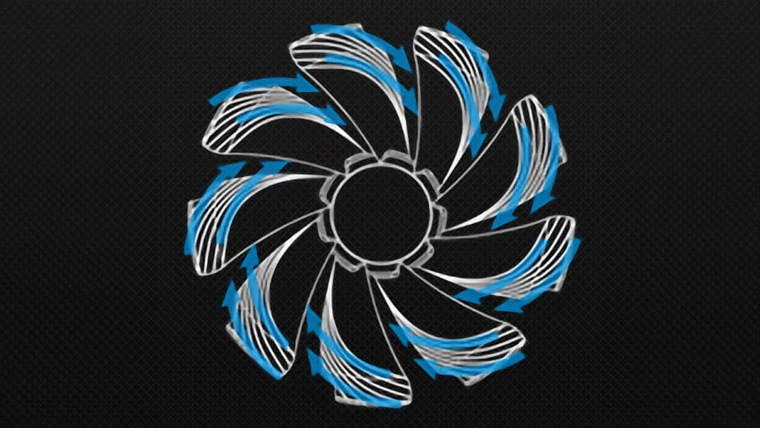

Обычно мощность воздушного потока достигается благодаря крыльчатке с большим количеством лопастей особой формы. Они должны быть узкими и частыми, что позволяет создавать направленные и узкие потоки.

Естественно, чем выше CFM, тем это лучше для охлаждения корпуса. Но не забывайте, что величина воздушного потока зависит не только от формы лопастей и различных инженерных ухищрений, но и от потребляемой мощности вентилятора, а вместе с ней и количества оборотов. Последний параметр очень сильно влияет на уровень шума.

Статическое давление

Производители пока не научились обманывать физику, поэтому найти в продаже что-то универсальное и идеальное вряд ли получится. Так что у вентилятора с высоким значением CFM обязательно будет просадка где-то в другом месте. Обычно страдает давление.

Статическое давление — показатель напора воздуха, который может создать вентилятор. Чем он выше, тем лучше вентилятор справляется с продувкой в условиях высокого сопротивления — например, прокачивает воздух через радиатор. Этот параметр измеряется в Па или мм*H2O.

Высокий показатель статического напора, как и в первом случае, достигается путем редактирования формы лопастей. Обычно это широкие и длинные лопатки с крутым углом атаки. Такая форма позволяет создавать разреженный и широкий поток, который имеет наименьшее сопротивление и лучшую проникаемость. Можно сказать, что воздух получается «жидким» и способен затекать во всех щели и отверстия.

Вентиляторы с высоким показателем статического давления хороши для установки перед препятствиями. Это самый распространенный сценарий, где необходимо эффективно проталкивать прохладу через мелкоячеистое препятствие — радиатор СЖО или процессорного кулера.

Обороты

Уникальные формы лопастей — это только половина успеха в создании вентиляторов с оптимальными характеристиками. Как ни крути, максимальная мощность потока или давления напрямую достигается благодаря увеличению скорости вращения крыльчатки.

Скорость вращения (RPM) — означает количество оборотов, которое успевает сделать крыльчатка за минуту. Чем больше это значение, тем выше производительность вентилятора. Большинство вертушек работают на 2000 об/мин и ниже.

Конечно, производители пытаются бороться с «оборотистостью», но пока физика продолжает брать верх даже над самыми смелыми инженерными решениями. Поэтому вентиляторы, способные разгоняться свыше 2000 об/мин, заметно шумят, а также склонны к созданию вибраций.

Если обратиться к техническим характеристикам разных вертушек, то оборотистые модели могут иметь повышенные показатели CFM и статического давления. Только нужно учитывать, что эти цифры указываются для максимальных RPM, поэтому получить заявленные характеристики можно будет, лишь смирившись с шумом.

Наглядное сравнение

Чтобы понимать, чем внешне отличаются вентиляторы с мощным воздушным потоком и высоким статическим давлением, рассмотрим два «живых» образца. Наиболее удачными примерами для сравнения нам показались модели Arctic Cooling F14 и Arctic Cooling P14.

В технических характеристиках F14 написано, что этот вентилятор способен выдавать 74 CFM при 1350 об/мин, тогда как P14 выдает только 72,8 CFM при 1700 об/мин. При этом первый создает напор величиной 12,7 Па, а второй — аж 23,5 Па. А теперь смотрим на разницу между этими вертушками.

Как видно, у F14 лопасти мелкие и частые, а у P14 они шире и имеют более крутой угол. Именно поэтому первый выдает больше CFM при меньших оборотах, а второй имеет вдвое увеличенный показатель статического давления и способен сильнее проталкивать воздух через радиаторы.

Есть и другое забавное сравнение. Во времена майнингового бума себя неплохо проявили вентиляторы фирмы Iceberg. Это оборотистые модели с рекордным показателем воздушного потока — даже маленький по современным меркам 120-й вентилятор выдает 127 CFM при 3300 об/мин.

Противопоставить по такому показателю потока ему практически нечего — ближайший по стоимости Arctic Cooling P12 Max с такими же максимальными оборотами выдает только 81 CFM.

Но не стоит думать, что китайцы сломали систему и какие-то законы Вселенной — они добились мощного потока путем хитрого устройства крыльчатки. Ее преимущество заключается в производительности, а недостаток — в шуме. Модель Iceberg Thermal IceGALE Xtra на максимальных оборотах выдает аж 44 дБа, тогда как «арктик» не превышает 25,3 дБа.

Тогда кому нужны эти обороты?

Высокие обороты — это хороший способ добиться производительности в ущерб тишине и другим параметрам. Например, в серверы, где нужна компактность при максимальной производительности, обычно ставят именно такие модели.

Это настоящие турбины, которые могут разгоняться до 10 000 об/мин. Это позволяет им создавать воздушный напор величиной до 500 Па — то, что нужно для эффективного продувания тонких корпусов в стойке. Дома такое не используют, а в звукоизолированной серверной комнате — пожалуйста.

Рекомендации по организации охлаждения

При сборке системы охлаждения всегда приходится выбирать между абсолютной производительностью и комфортом. Но, если подойти к этому вопросу чуть серьезнее, чем просто купить первые попавшиеся вентиляторы с RGB-подсветкой, то можно добиться наилучшего в этом плане соотношения.

• Начинать нужно еще с выбора корпуса — советуем обращать внимание на модели, которые поддерживают установку 140-х вентиляторов. Такие вертушки имеют большую производительность при меньших оборотах и меньшем уровне шума.
• Для продувки корпуса выбирайте вентиляторы, которые выдают максимум CFM при минимуме оборотов. Тогда вы получите хорошую эффективность и минимальный шум.
• Старайтесь устанавливать на впуск больше вентиляторов, чем на выпуск. Например, три на впуск и два на выпуск. Еще количество вертушек можно компенсировать регулировкой оборотов — на впуск ставим более оборотистые модели. Это создаст положительное давление в корпусе и улучшит качество наполнения.
• Для радиаторов СЖО и процессорных кулеров лучше использовать вентиляторы с высоким показателем статического давления. Также стоит отказаться от установки радиатора СЖО на впуск — это ухудшит проветривание в корпусе. Лучше установить его в верхней части системника и заставить вытягивать нагретый воздух.
• Дорогой вентилятор — не значит хороший. Всегда проверяйте характеристики, а также читайте отзывы и обзоры интересующей вас модели.

Изучаем вентиляторы. Что нужно знать для правильного выбора?

Практически в каждом компьютере используются вентиляторы. Будь это компактные, ноутбуки или стационарные решения. Мы же рассмотрим варианты для стационарных компьютеров по причине того, что в продаже доступен огромный выбор разных типов вентиляторов с разными характеристиками и ценами. Постараемся понять, за что производители повышают цены на вентиляторы. Казалось бы, мы просто создаём воздушный поток, откуда такая стоимость? Но нет, наличие разных подходов, технологий и, конечно же, имя бренда влияет на качество и стоимость конечного продукта. Почему мы не будем рассматривать компактные решения и ноутбуки? Стоит оговориться, что под компактными решениями имеется в виду компьютеры, которые построены на платформах ноутбуков, а не разные размеры стационарных решений. В компактных решениях и ноутбуках нам приходится находить аналоги текущих решений, возможно изготовленных уже не самим производителем, а отдельной фирмой в Китае, чтобы они подходили под текущие крепления и обладали схожими характеристиками. Возможности для «манёвра» у нас отсутствуют, поэтому рассматривать вентиляторы в таких решениях не имеет смысла. А теперь перейдём к основным характеристикам и особенностям вентиляторов.

Направление воздушного потока

Направление воздушного потока на большинстве вентиляторов определяется достаточно просто. Воздух проходит через лицевую часть вентилятора и выходит через обратную.

В некоторых случаях на лицевой стороне есть наклейка, если мы говорим о корпусных вентиляторах, а не о тех, которые используются в блоках питания. Если же наклейки нет, то можно зайти с другой стороны. На обратной стороне всегда есть элементы конструкции, которые держат сам вентилятор, на которой находится электроника и из которой выходит сам кабель. Если же обратить внимание на форму лопастей, то по ним видно, что они выпуклые, а обратная сторона — вогнутая. Также на обратной стороне практически всегда есть модель, потребляемый ток и напряжения вентилятора.

Таким способом можно определить направление потока воздуха. Если же смотреть — это не наш путь, то достаточно включить вентилятор, держась за безопасные не вращающиеся части и на небольшом расстоянии расположить свою ладонь руки. Если поток ощущается, то это и будет направление, куда дует вентилятор. Данный параметр важный, потому что расположение вентилятора влияет на направление воздушных потоков и качество охлаждение внутри корпуса в той или иной конфигурации. Более подробно можно ознакомиться с видео ниже.

Основные характеристики

RPM

Revolutions Per Minute или количество оборотов в минуту — одна из основных характеристик, которая обозначает то, как переводится. Чем больше количество оборотов, тем быстрее вентилятор вращается. Характеристика несомненно важная, она может влиять как на создаваемый шум от звука движения воздуха или мотора (в зависимости от его качества), так и на производительность вентилятора (не всегда), а именно количество воздуха, который вентилятор может пропустить через себя.

CFM

Cubic Feet per Minute или кубические футы в минуту — объём воздуха, который пропускает через себя вентилятор в единицу времени (минуту). Чем выше этот параметр, тем больший объём проходит через вентилятор, что даёт нам большую производительность. Если количество оборотов в минуту мы можем увидеть в различных мониторингах в системе или с помощью BIOS, то объём — нет, поэтому нам приходится доверять тем цифрам, которые даёт производитель. Конечно, замерить можно, но нужно ли в домашних условиях оборудование, измеряющее расход воздуха? Каждый решит для себя сам. Мы же, используя сухие цифры и некоторые обзоры, можем судить о производительность вентиляторов. У большинства вентиляторов CFM указывается на максимальной скорости вентиляторов и, к сожалению, на разном количестве оборотов в минуту (RPM) значение может быть разным и зачастую нелинейным. Если стоит выбор между несколькими вентиляторами с одинаковой скоростью вращения, то необходимо отдавать предпочтение тому, у которого CFM выше остальных.

Размер вентилятора

Размер вентилятора — это ещё один важный параметр при подборе вентилятора. Больший по размерам вентилятор не всегда производительнее того, который меньше, но о чём можно говорить точно, так это то, что при меньших оборотах в минуту большие вентиляторы пропустят через себя больший или равный объём воздуха и будет иметь меньшее количество шума. Вы можете обратить внимание на это сами, просто сравнив характеристики CFM для разных размеров. Это всё хорошо, но что же о самих размерах? Размеры вентиляторов бывают как стандартные 120, 140, 200 мм, так и менее 135, 138 мм и др. В последнем случае подобрать что-то в замен штатных будет целым приключением. Так, с использованием изображения ниже вы можете определить, как измеряется размер вентилятора. Его размер берётся по центрам отверстий. Большинство вентиляторов симметрично по размерам, или иначе говоря это — квадрат, в который вписан круг с диаметром 120 мм (в нашем случае на изображении).

Кроме стандартного размера вентилятора есть и ещё один, а именно толщина вентилятора. Стандартная толщина вентилятора составляет 25 мм, но также есть решения с меньшей величиной, например, 15 мм или больше 30 мм. Стандартные используются в большинстве случаев и корпусах. Вентиляторы с меньшей толщиной могут пригодиться в небольших корпусах или в стеснённых пространствах. 30 мм и больше — такие вентиляторы обычно используются в серверных решениях, при этом количество оборотов в минуту в них зачастую значительно выше. Это всё хорошо, но на что влияет толщина вентилятора? Если с шириной вентилятора нам уже всё понятно, то с толщиной всё примерно также. Чем тоньше вентилятор, тем меньший объём воздуха он может пропустить через себя. Ниже вы можете увидеть вентилятор толщиной 15 мм.

А на следующем изображении — стандартный, толщиной 25 мм. У меньшего вентилятора большее количество лопастей и они имеют меньшую толщину, в отличии от стандартного, потому что уменьшить потери проходящего воздуха мы можем только изменение профиля самих лопастей и количеством оборотов в минуту. Так у стандартной версии 1800 RPM, в то время как у тонкой — 2100 RPM. Даже с учётом всех изменений более тонкая версия прокачивает меньше воздуха, зато её можно установить в небольшие пространства для дополнительного продува того или иного элемента в корпусе.

Тип лопастей

Лопасти у разных производителей имеют разную форму, насечки и прочие элементы. В первую очередь это служит для получения двух основных результатов — хорошего воздушного потока или высокого статического давления. В первом случае вентиляторы оптимизированы для работы как корпусные, а вторые — для продувания различных радиаторов систем охлаждения или же корпуса с плотными фильтрами.

Как вы можете заметить, лопасти у трёх разных вентиляторов различаются не только по цвету.

Воздушное давление

Как мы уже говорили выше, вентиляторы по воздушному давлению делятся на два основных вида: ориентированный на воздушный поток и на высокое статическое давление. На изображении ниже с использованием стрелок показано как работают оба вида вентиляторов. Слева изображён вентилятор с высоким статическим давлением. Он ориентирован на создание плотного воздушного потока в центральной части вентилятора. В то время как обычный вентилятор создаёт воздушный поток, который расходится во все стороны.

Вентиляторы с высоким статически давлением обычно применяются в том случае, когда необходимо преодолеть некоторое сопротивление после вентилятора. Такими сопротивлениями могут быть всевозможные фильтры, устанавливаемые в корпуса, плотные металлические сетки или ребра радиаторов водяного охлаждения (в зависимости от их плотности). Ниже представлена форма лопастей у вентилятора с высоким статическим давлением.

Вентилятор, ориентированный на воздушный поток в большинстве случае устанавливается в корпусе на вдув или выдув для более эффективного охлаждения всех элементов компьютера. Поток таких вентилятор не сосредоточен только в центре. Кроме этого такого рода вентиляторы ставят в блоках питания. Кроме этого стоит отметить, что у вентилятора выше лопасти более закручены и имеют меньше свободного пространства между собой, чем у представленного ниже.

Типы подшипников

В вентиляторах используются разные виды подшипников. Сам тип влияет как на долговечность вентилятора, так и на создаваемый им шум. Так, вентиляторы на втулке могут иметь меньший ресурс, но издавать меньший шум, чем те, в которых применяются шарикоподшипники. Рассмотрим каждый тип подшипника.

Подшипник скольжения

Конструкции вентиляторов с подшипниками скольжения недороги, прочны и просты, что привело к их широкому использованию в большинстве вентиляторов. Прочная конструкция гарантирует, что они могут работать во многих сложных условиях, а их простота означает, что они менее подвержены неисправностям. Еще одним преимуществом конструкции вентиляторов с подшипниками скольжения является то, что они создают меньше шума при работе, что позволяет широко использовать их в тихих местах, таких как офисы.

Центральный вал вентилятора с подшипниками скольжения заключён в кожух, напоминающий втулку, с маслом для смазки, облегчающим вращение. Втулка обеспечивает защиту вала и удержание ротора в правильном положении, сохраняя зазор между ротором и статором. Гидродинамический подшипник скольжения — подшипник, у которого также присутствует герметичная полость со смазкой.

Полиоксиметиленовый подшипник скольжения — подшипник, на вал которого находится полиоксиметилен для увеличения коэффициента скольжения. Подшипник скольжения с винтовой нарезкой на втулке, которая позволяет удерживать смазку на своей поверхности за счёт своей конструкции.

Подшипник скольжения с магнитным центрированием, в котором зазор достигается за счёт магнитных полей, что приводит к эффекту магнитной левитации.

Шарикоподшипник (подшипник качения)

Конструкции вентиляторов на шарикоподшипниках предназначены для устранения некоторых недостатков вентиляторов с подшипниками скольжения. Как правило, они менее подвержены износу и могут работать в любом положении и при более высоких температурах. Однако вентиляторы на шарикоподшипниках более сложны и дороги, чем конструкции с подшипниками скольжения, а также менее прочны. В результате удары могут сильно повлиять на общую производительность вентилятора на шарикоподшипниках. Они также создают больше шума при своей работе.

В конструкции вентиляторов на шарикоподшипниках используется кольцо из шариков вокруг вала для решения проблем неравномерного износа и биения ротора. Большинство конструкций двигателей вентиляторов имеют два подшипника, один перед другим, и эти подшипники обычно разделены пружинами. Подшипники обеспечивают меньшее трение по сравнению с втулками, а пружины могут помочь при любом наклоне вентилятора, который может вызвать разбалансировку ротора. Если пружины расположены вокруг вала по всей длине, устройство можно использовать под любым углом без износа и трения, что делает конструкцию более надёжной.

Среди подшипников качения есть на двух подшипниках с меньшей величиной вибрации, а также гидродинамический подшипник качения, в котором полость заполнена смазкой и герметична, что способствует снижения шума и повышению надежности.

Создаваемый шум

Вентиляторы, как бы нам не хотелось, но издают шум. Другой вопрос, какой уровень шума лично для нас считается оптимальным? Достаточно воспользоваться изображением ниже.

Конечно, уровень шума индивидуален, кто-то слышит очень хорошо каждый шорох, а кто-то — нет. Вентиляторы сами по себе издают шум движения воздуха на высоких оборотах. Кроме шума воздуха может слышаться звук мотора или шарикоподшипника. Некоторые вентиляторы при изменении вращения издают неприятный звук, а есть те, которые только на определенных оборотах, такие можно просто ограничить по количеству оборотов в минуту на комфортном для нас уровне. В любом случае уровень шума вы можете оценить исходя из характеристик на каждый вентилятор, если указано и посмотреть тот или иной обзор в текстовом виде или в видеоформате.

Типы подключений вентиляторов и регулировка оборотов

2-pin

Самый простой тип вентиляторов с подключением 12 В (обычно) и земли (чёрный контакт). Обычно применяется в серверных решениях, регулировка оборотов отсутствует, мы получаем сразу все обороты, которые заложены производителем.

3-pin и 4-pin

3-pin и 4-pin вентиляторы объединим в одну группу. Разница заключается только в одном контакте. Первый контакт — земля, второй — 12 В, третий — количество оборотов в минуту RPM, а четвёртый в случае с 4-pin — это PWM (ШИМ) регулировка.

Широ́тно-и́мпульсная модуля́ция (ШИМ, англ. pulse-width modulation (PWM)) — процесс управления мощностью методом пульсирующего включения и выключения потребителя энергии.

Разъёмы взаимозаменяемы и могут использоваться в материнских платах с управлением посредством PWM, так и в платах, которые управляют только напряжением. Изображение ниже показывает все нюансы работы в виде таблицы, где при пересечении строки и столбца можно увидеть как будет работать вентилятор и какие функции будут работать в том или ином разъёме материнской платы.

Таким образом у 3-pin разъёма при установке в 4-pin не будет управления PWM и это логично, ведь лишнему контакту невозможно взяться из ниоткуда. В свою очередь 4-pin разъём при установке в 3-pin также будет работать, но без возможности управлением PWM по причине того, что в материнской плате это может быть не предусмотрено. Кроме этого могут быть различного рода механические помехи или неестественный шум (всё индивидуально).

Molex

В вентиляторах с разъёмом Molex также как с вариантом 2-pin отсутствует регулировка и просмотр количества оборотов. Кроме этого, они вращаются на максимальной скорости. Однако, если у вас есть под рукой небольшая отвёртка и знание дела, то вы можете механическим путём, изменяя положения пинов на разъёме, регулировать подаваемое напряжение на вентилятор и тем самым уменьшить его скорость вращения. Так, подключения к первым двум контактам нам даст 12 В. Переключение первого контакта на последний даст 5 В. Если же из первых двух контактов мы переключим второй контакт с земли на 5 В, то получим напряжение на вентиляторе, равное 7 В.

Также существуют вентиляторы с встроенными разветвителями для подключения последовательно нескольких вентиляторов, однако стоит не забывать про потребляемый ток — об этом поговорим немного ниже.

Другие разъёмы

Существуют также 6-pin разъёмы, в которых есть регулируемая подсветка. Поставляются либо с контроллером, либо с переходниками. Обращайте внимание на прилагаемую инструкцию.

USB 2.0 (9-pin) разъем для подключения к «внутреннему» USB на материнской плате. Такие вентиляторы также могут поставляться с дополнительным контроллером. Также обращайте внимание на прилагаемую инструкцию.

Потребляемый ток

Вентиляторы, как и любой другой компонент в компьютере, потребляет определённый ток. Так, на изображении ниже на наклейке слева по центру вы можете увидеть 0.45 А (Ампер), что означает, что вентилятор в пике потребляет указанное количество тока. Много это или мало? Обычно бывает меньше. Производители материнских плат сейчас идут на увеличение выдаваемого тока на разъёмах материнских плат. Если раньше это был стандарт 1 А, то теперь можно встретить 2 А, 3 А. Что это значит для нас? При использовании 1 вентилятора задумываться о превышении тока на разъёме материнской платы не стоит. Можно даже не смотреть на цифры тока на вентиляторе.

Однако мы можем спокойно подключить в один разъём несколько вентиляторов. Для этого используются либо разветвители.

Либо некоторые производители сами делают специальное ответвление, тем самым мы имеем возможность подключить последовательно несколько вентиляторов.

А вот теперь нам пригодится знание потребляемого тока на вентиляторах. Считается всё достаточно просто. Берём значение тока, которое материнская плата может обеспечить на разъёме и вычисляем количество нужных нам вентиляторов. Так, например, в нашем случае, при потреблении 0.45 А и ограничением материнской платы 1 А мы разделим 1 А на 0.45 А и получим 2.22(2) вентилятора. Для собственной страховки и с целью отсутствия перегрузки порта на материнской плате при любой скорости вращения мы округлим в меньшую сторону. Тем самым мы можем подключить только 2 вентилятора. Аналогично рассчитаем для 2 А: 2/0.45=4 и 3 А: 3/0.45 = 6 вентиляторов. При таком подключении желательно использовать вентиляторы с похожими характеристиками по количеству оборотов в минуту RPM, чтобы не получилось так, что один вентилятор крутится быстрее и создаёт больше шума, чем остальные подключенные в один разъём.

RGB или подсветка вентиляторов

Кто не любит RGB? Много людей… но для тех, кто любит цветовую дискотеку, вероятно, нужны вентиляторы RGB. Большинство вентиляторов RGB поставляются с двумя разъемами: один для питания, а другой для адресации RGB. Можно подключить оба в соответствующие разъёмы на материнской плате.

Конечно, существует множество вентиляторов с неуправляемой цветной подсветкой, а версии с PWM могут управляться любым базовым внутренним контроллером вентилятора. В таких версиях подсветка либо постоянно, либо меняется в зависимости от скорости оборотов, либо становится ярче или тусклее при изменении RPM. Кроме этого подсветка может быть исполнена в виде ленты или отдельными светодиодами, каждому на свой вкус.

Выбор вентилятора под задачу

В целом мы рассмотрели всё, что нужно знать по вентиляторам, остаётся только один вопрос: так, а какой вентилятор взять? Опираемся на определённую задачу. Например, у нас есть радиатор и мы хотим подсветку под общий стиль системы, тогда необходимо присмотреться к вариантам с высоким статическим давлением и подсветкой с адресным RGB, чтобы мы могли выставить изменение цветов или постоянный определённый цвет. Кроме этого необходимо будет рассмотреть производительность вентилятора, его шум и размеры. Учтите, что каждая дополнительная опция в вентиляторе добавляет к его стоимости. За тихие и долговечные вентиляторы с хорошей производительностью и подсветкой придётся хорошо так заплатить.

Как мы с вами убедились, подобрать вентилятор — не самая сложная вещь, всегда рассматривайте доступные варианты в контексте ваших потребностей и финансовой возможности. Выбор на рынке достаточно большой, будь то вентилятор с отличной производительностью, красивой подсветкой или же обычный вентилятор, который обеспечит поток воздуха в корпусе без лишних дополнительных опций. В конечном итоге решение остаётся за вами.

Всем качественных вентиляторов и не болейте!

Обзор и тест вентиляторов Noctua NF-P12 redux-1700 PWM, NF-P12 redux-1300 PWM, NF-P12 redux-1300 и NF-P12 redux-900

Вентиляторы Noctua redux получили желаемое обновление, и если вы планировали использовать систему охлаждения данного производителя, то наступает благоприятный момент.

В представлении австрийская компания Noctua не нуждается — это именитый производитель систем охлаждения, завоевавший симпатию огромного числа пользователей. Но продолжительное время разработчики считали фирменным отличительным знаком бежевый раскрас вентиляторов, который немного портил общие заслуги и отпугивал другую группу энтузиастов, не желающих видеть в красочных сборках коричневые решения.

Компания Noctua осознала свой промахи хотя полностью не отказалась от своего почерка, несколько лет назад представила вентиляторы серии redux, которые получили долгожданное обновление.

NoctuaNF-P12 redux-1700 PWMсо скоростью 450 — 1700 об/мин

Технические характеристики

• Модель: NF-P12 redux-1700 PWM;
• Размеры: 120× 120× 25 мм;
• Скорость вентилятора: 450 — 1700 об/мин;
• Поток воздуха: 120,1 м 3 /ч;
• Воздушное давление: 2,83 мм H₂O;
• Уровень шума: 25,1 дБ(А);
• Тип подшипника:с магнитным центрированием;
• Разъем: 4-pin;
• Время работы: 150 000 ч;
• Энергопотребление: 1.08 Вт;
• Сила тока: 0.09 Ампер;
• Номинальное напряжение постоянного тока: 12 В;
• Цена: 1150 руб.

Упаковка и комплектация

И начнем мы со старшей модели! Noctua NF-P12 redux-1700 PWM поставляется в серо-красной оригинальной упаковке с минималистическим дизайном, отмечающим на лицевой части только наименование вентилятора.

С противоположной стороны приведена таблица технических характеристик и упоминание поддержки фирменных силиконовых накладок различной цветовой гаммы для улучшения антивибрационных свойств.

Разглядеть серую надпись достаточно сложно на серой коробке, поэтому на торцевой части она дублируется.

Внутри упаковки вентилятор располагается в специальной пластиковой форме. Комплектация модельного ряда redux также минимальна, как и дизайн упаковки, и включает набор корпусных винтов.

Внешний вид и конструкция

Линейка продуктов redux является реинкарнацией ранее популярных моделей вентиляторов под одним крылом с обновленным дизайном последних, выполненным в серо-голубоватом стиле. В семейство данных продуктов входят проверенные временем решения, которые помогли завоевать австрийской компании такую популярность. И новинка в лице Noctua NF-P12 redux-1700 PWM — не исключение.

По своей сути Noctua NF-P12 redux-1700 PWM — это старый знакомый в лице NF-P12 с девятилопастной крыльчаткой, обеспечивающей отличное давление и высокий воздушный поток.

Непосредственно лопасти модели выполнены по технологииVortex-Control Notches с характерными заческами, предназначенными для расширения диапазона издаваемых частот и снижения уровня шума в целом по предоставленной информации. А малый зазор между крыльчаткой и корпусом обеспечивает направленный поток и меньший разброс.

В лучших традициях вентиляторостроения по периметру располагаются информационные вставки, указывающие направление воздушного потока и движение крыльчатки. Также здесь отмечен информационный кодпродукта.

Сильной стороной Noctua NF-P12 redux-1700 PWM служит оплетенный шнур длиной 400 м с типом подключения PWM, что позволяет регулировать скорость вращения вентилятора в широком диапазоне, а непосредственно указанное значение в наименовании «1700» и демонстрирует верхнюю границу.

Сама же компания Noctua относит модели семейства redux к бюджетным решениям, и это ощущается в остальном: малая комплектация, отсутствие прорезиненных уголков, материал корпуса и т.п.

Скрасить серую цветовую гамму и повысить антивибрационные свойства обязуются аксессуары из комплекта NA-SAVP1, предлагающие оттенки из белого, черного, красного, желтого, зеленого и синего.

Здесь наилучшим образом подойдут фирменные силиконовые примочки линейки Chromax, рассмотренные ранее.

NoctuaNF-P12 redux-1300 PWMсо скоростью 300 — 1300 об/мин

Технические характеристики

• Модель: NF-P12 redux-1300 PWM;
• Размеры: 120× 120× 25 мм;
• Скорость вентилятора: 300 — 1300 об/мин;
• Поток воздуха: 92,3 м 3 /ч;
• Воздушное давление: 1,68 мм H₂O;
• Уровень шума: 19,8 дБ(А);
• Тип подшипника:с магнитным центрированием;
• Разъем: 4-pin;
• Время работы: 150 000 ч;
• Энергопотребление: 0.6 Вт;
• Сила тока: 0.05 Ампер;
• Номинальное напряжение постоянного тока: 12 В;
• Цена: 1100 руб.

Упаковка и комплектация

Упаковки остальных моделей вентиляторов не отличаются от ранее рассмотренной коробки, поэтому отметим основные аспекты. Новинка относится к среднему сегменту в иерархии компании Noctua, изменились и технические характеристики.

Комплектация осталась на прежнем уровне: набор винтиков для крепления к корпусу. Хотите большего? Будьте добры обратить внимание на фирменные аксессуары.

Внешний вид и конструкция

Модель Модель Noctua NF-P12 redux-1300 PWM отличается от старшей версии меньшей скоростью вращения, составляющей 300-1300 об/мин, уступая в производительности, но превосходя в акустическом комфорте. Серый корпус вентилятора одиноко навевает тоску, но первое впечатление обманчиво: новинка поддерживает многие фирменные технологии, позволяя балансировать между эффективностью и бесшумностью. ШИМ-управление закреплено за данной модификацией.

Noctua NF-P12 redux-1300 PWM отличается и низким потреблением, которое едва достигает и половины ватта энергии! Беспокоиться за разъем на материнской плате точно не придется.

NoctuaNF-P12 redux-1300 со скоростью 1300 об/мин

Технические характеристики

• Модель: NF-P12 redux-1300 ;
• Размеры: 120× 120× 25 мм;
• Скорость вентилятора: 1300 об/мин;
• Поток воздуха: 92,3 м 3 /ч;
• Воздушное давление: 1,68 мм H₂O;
• Уровень шума: 19,8 дБ(А);
• Тип подшипника:с магнитным центрированием;
• Разъем: 4-pin;
• Время работы: 150 000 ч;
• Энергопотребление: 0.6 Вт;
• Сила тока: 0.05 Ампер;
• Номинальное напряжение постоянного тока: 12 В;
• Цена: 1000 руб.

Упаковка и комплектация

А вот версия Noctua NF-P12 redux-1300 является неким «гадким утенком», лишенный PWM-регулирования и коннектора 4-Pin. Но не будем торопить события, ведь как и в сказке данная модель еще превратится в прекрасного лебедя: как показало тестирование, если материнская плата поддерживает управление 3-Pin вентилятора, то и с NF-P12 redux-1300 легко справится.

Упаковка модели идентична ранее рассмотренным продуктам и выполненав темных оттенках.

Внешний вид и конструкция

Как говорилось ранее, Noctua NF-P12 redux-1300 является урезанной версией модели с PWM-управлением и целесообразность такого решения крайне сомнительна при схожей стоимости.С другой стороны, спрос рождает предложения. В любом случае при поддержке со стороны материнской платы регулировка скоростью вращения доступна.

По своим характеристикам Noctua NF-P12 redux-1300 PWM и NF-P12 redux-1300 идентичны, за исключением лишь одной детали, представленной на фотографии.

NoctuaNF-P12 redux-900 со скоростью 900 об/мин

Технические характеристики

• Модель: NF-P12 redux-900;
• Размеры: 120× 120× 25 мм;
• Скорость вентилятора: 900 об/мин;
• Поток воздуха: 63,4 м 3 /ч;
• Воздушное давление: 1,21 мм H₂O;
• Уровень шума: 12,6 дБ(А);
• Тип подшипника:с магнитным центрированием;
• Разъем: 4-pin;
• Время работы: 150 000 ч;
• Энергопотребление: 0.3 Вт;
• Сила тока: 0.025 Ампер;
• Номинальное напряжение постоянного тока: 12 В;
• Цена: 950 руб.

Упаковка и комплектация

Младшая модель Noctua NF-P12 redux-900 завершает наше знакомство. Упаковка аналогично выполнена в серых тонах с красными вставками, комплектация может похвастаться только корпусными винтами.

Внешний вид и конструкция

Версия Noctua NF-P12 redux-900 относится к младшим представителям линейки redux со скоростью вращения 900 об/мин и отсутствующим PWM. Для создания сверхтихой игровой системы новинка подойдет как нельзя лучше, а при должной поддержке со стороны МП можно понижать обороты до минимального значения.

Тестирование

Тестирование проводилось на материнской платеASUS ROG Maximus XI Hero (Wi-Fi) под управлением фирменного комплекта приложенийAI Suite 3 с возможностью точной регулировки утилитой Fan Xpert 4.

Заявленная скорость вращенияNoctua NF-P12 redux-1700 PWM составляет 450 — 1700 об/мин. В ходе тестирования значения соответствовали эталонным с небольшой допустимой погрешностью: 400 — 1725 об/мин.

Младшая модель Noctua NF-P12 redux-1300 PWM отличилась чуть более высокими оборотами при минимальном значении и вместо 300 — 1300 об/мин удалось добиться 420 — 1290 об/мин.

График скорости вращения вентиляторов в зависимости от нагрузки.

По уровню шума старшие модели вентиляторов в линейке redux могут похвастаться неплохими акустическими данными, но если сравнивать их с ранее рассмотренными решениями из серии NF-A12, то NF-P12 redux оказываются заметно шумнее. Например, при скорости вращения 1700 об/мин версияNoctua NF-A12x25 PWM демонстрирует уровень шума 37,2 дБА, а Noctua NF-P12 redux-1700 PWM — 44,8 дБА.

У младших вентиляторов диапазон скорости вращения не указан, но это совсем не означает, что регулировать их мощность нельзя. МодельNF-P12 redux-1300 позволила изменять скорость от 450 об/мин до 1315 об/мин, для версииNF-P12 redux-900 он составил 380 — 890 об/мин.

И если говорить о шуме младших представителях вентиляторов NF-P12 redux, то они практически бесшумны.

Заключение

Для ценителей ультратихих систем охлаждения вентиляторы NoctuaNF-P12 redux-1300 иNF-P12 redux-900 станут настоящим открытием. Несмотря на отсутствие PWM управления, современные материнские платы легко и непринужденно регулируют скорость вращения моделей посредством подключения 3-pin. Учитывая все выше сказанное. это идеальные варианты корпусных вентиляторов, позволяющие забыть о существовании какого-либо активного охлаждения.

Noctua NF-P12 redux-1700 PWM и NF-P12 redux-1300 PWM понравятся тем, кто ищет более производительные решения для своей системы с ШИМ-регулировкой и желанием не останавливаться на компромиссы. Сбалансированные характеристики, отличные показатели и невысокий уровень шума на максимальных скоростях — вот и все, что необходимо знать перед приобретением старших моделей из серии NF-P12 redux.

Компания Noctua модифицировала уже знакомые нам вентиляторы семейства NF-P12, доведя их до совершенства, и перекрасила в более привычные нам серые тона. Но стоит учитывать, что в линейке NF-P12 redux, помимоположительных изменений, имеются и отрицательные: для уменьшения конечной стоимости производитель отказался от широкого набора комплектации, включающий ранее переходники, антивибрационные накладки и т.п. И если вас это не пугает, то герои обзора вам точно придут по вкусу.

Обзор и тест вентиляторов Noctua NF-A12x25 PWM, NF-A12x25 FLX и NF-A12x25 ULN

На создание линейки Noctua NF-A12x25 австралийская компания потратила пять лет, которые оправдались реализацией поистине удивительных вентиляторов.

Компания Noctua в представлении не нуждается: это один из признанных производителей систем охлаждения и лидер в кулеростроении. Разработчики ежегодно обновляют модельный ряд и пополняют его новыми решениями, ставя высокие планки качества и эффективности, недостижимые многим.

В сегодняшнем материале мы познакомимся с порцией интересных и главное впечатляющих вентиляторов с набором аксессуаров. Обзор будет разбит на две части, чтобы более подробно познакомить читателя с новинками и сосредоточится на каждом продукте.

Для австралийского производителя линейка вентиляторов Noctua NF-A12x25 стала длительным приключением, связанным с продолжительной разработкой,затянувшейся на долгие 5 лет, полным невероятных технологических открытий и новшеств. Разработчики потратили множество усилий на оптимизации воздушных потоков и уменьшение сопротивления с целью достижения впечатляющих акустических и производительных показателей, позволяющие сохранять лидерство в своем сегменте. Серия NF-A12x25 включает сразу три модификации, различающиеся скоростью вращения и типом подключения, предоставляющим пользователю выбор при построении воздушной системы ПК.

Noctua NF-A12x25 PWM со скоростью 450 — 2000 об/мин

Технические характеристики

• Модель: NF-A12x25 PWM:
• Размеры: 120× 120× 25 мм;
• Скорость вентилятора: 450 — 2000 об/мин;
• Поток воздуха: 102,1 м 3 /ч;
• Воздушное давление: 2,34 мм H₂O;
• Уровень шума: 22,6 дБ(А);
• Тип подшипника:с магнитным центрированием;
• Разъем: 4-pin;
• Время работы: 150 000 ч;
• Энергопотребление: 1.68 Вт;
• Сила тока: 0.14Ампер;
• Номинальное напряжение постоянного тока: 12 В;
• Цена: 2200 руб.

Упаковка и комплектация

И начнем мы наше знакомство со старшей модификации Noctua NF-A12x25 PWM. Новинка соответствует фирменной концепции и поставляется в большой упаковке с бело-коричневой полиграфией, изобилующей технической информацией. Отдельный серебряный стикер от слов создателей привносит свои рекомендации по использованию, где Noctua NF-A12x25 PWM характеризуется как оптимальная модель с автоматической регулировкой и ориентированная на процессорные кулеры и радиаторы жидкостных систем охлаждения.

Отличительной чертой упаковки Noctua является оформление в виде «книжки», на страницах которой прячется еще больше дополнительной информации.

Отдельная таблица с техническими характеристиками позволяет ознакомится с производительностью Noctua NF-A12x25 PWM, оценить комплектацию и произвести сравнение с L.N.A.-переходником, понижающим скорость вращения вентилятора для достижения меньшего уровня шума.

Под боковыми вкладышами скрываютсяинформативные вставки с перечнем поддерживаемых технологий. Отметим прозрачное окошко, через которое просматривается виновник торжества и комплект поставки.

Вентилятор Noctua NF-A12x25 PWM помещен в блистер-форму, а дополняет его руководство пользователя.

Набор аксессуаров по меркам вентиляторов поражает разнообразием: помимо выше описанного мануала, пользователь обнаруживает тот самыйL.N.A.-переходник (Low-Noise Adapter), 4 монтажных винта, 4 антивибрационных фиксатора, 30-см кабель-удлинитель и Y-образный разветвитель.

Внешний вид

Модель Noctua NF-A12x25 PWM получила фирменный светло-бежевый окрас корпуса и коричневую крыльчатку с прорезиненными антивибрационными насадками.Вентилятор имеет диаметр 120 мм и базируется на самостабилизирующемся масляном подшипнике второго поколения (SSO2), зарекомендовавшем себя с лучшей стороны. Относительно предыдущих моделей сам подшипник изменений не претерпел, но основные новшества получили рамка и крыльчатка.

Пропеллер выполнен из материала под названием Sterrox LCP, позволяющем сделать геометрию лопасти точнее. В частности, серия NF-A12x25 может похвастаться зазором между лопастями и рамкой в всего 0,5 мм, в то время как обычно это 1,5 ммили даже более. Малый зазор существенно увеличивает статическое давление.

Большими размерами выделился ротор вентилятора с открытым вырезом, через который видна центральная часть ступицы мотора. Толщина крыльчатки также поражает, достигая 2 мм в основной плоскости. На каждой лопасти различимы фирменные насечки, получившие слегка видоизмененную форму, что по заверению инженеров способствовало оптимальному распределению воздушного потока.

Отличительная черта модели заключается в ШИМ-регулировке скорости вращения в диапазоне 450 — 2000 об/мин, которые на практике достигли 230 — 2050 об/мин. Малое энергопотребление и сила тока новинки не накладывают ограничений при использовании вентилятора с различными материнскими платами и позволяет подключать несколько устройств, не опасаясь за перегрузку разъема на МП и выхода его из строя, что особенно актуально на системах жидкостного охлаждения, где на одном радиаторе могут располагаться от двух до шести карлсонов.

Периметр корпуса пестрит символикой производителя и для неопытных пользователей указателями направления воздушного потока и движения крыльчатки.

Несмотря на множественные изменения и доработки, модель Noctua NF-A12x25 PWM получила такой же короткий кабель в тканевой оплетке 20 см, затрудняющий подключение и требующий необходимый комплектный удлинитель.

На конце провода расположился четырехконтактный разъем, который полностью совместим с возможностями ШИМ-контроллера любой материнской платы.

Отдельного внимания заслуживает силиконовая рамка для корпуса, заменяющая антивибрационные накладки. С ее помощью удается достичь равномерного прижима вентилятора с радиатором или корпусом ПК.

Noctua NF-A12x25 FLX со скоростью 2000 об/мин

Технические характеристики

• Модель: NF-A12x25 FLX:
• Размеры: 120× 120× 25 мм;
• Скорость вентилятора: 2000 об/мин;
• Поток воздуха: 102,1 м 3 /ч;
• Воздушное давление: 2,34 мм H₂O;
• Уровень шума: 22,6 дБ(А);
• Тип подшипника:с магнитным центрированием;
• Разъем: 3-pin;
• Время работы: 150 000 ч;
• Энергопотребление: 1.68 Вт;
• Сила тока: 0.14Ампер;
• Номинальное напряжение постоянного тока: 12 В;
• Цена: 2300 руб.

Упаковка и комплектация

Модель Noctua NF-A12x25 FLX практически копирует ранее рассмотренную модификацию NF-A12x25 с пометкой «PWM», однако имеет другой тип коннектора, а именно, 3-pin, что лишает ее ШИМ-регулировки. Производитель отмечает данную особенность на упаковке стикером «3 speed settings for full flexibility».

В технических характеристиках новинки практически не различаются, о чем сообщает таблица с идентичными параметрами, что и на Noctua NF-A12x25 PWM.

Вентилятор и комплектация полностью закрыты в антистатической форме, которая содержит широкий комплект поставки.

Помимо прочего набора аксессуаров, новинка взамен Y-разветвителя включает переходник с резисторомU.L.N.A. (Ultra-Low-Noise Adapter), понижающим скорость вращения до 1350 об/мин, и кабель питания от блока питания посредством Molex.

Внешний вид

В своем конструктивном исполнении модель Noctua NF-A12x25 FLX копирует старшую версию. Перед нами 120 мм вентилятор с бежевым окрасом и фирменными технологиями, пронизывающими новинку насквозь.

Основное отличие Noctua NF-A12x25 FLX от модификации «PWM» заключается в коннекторе 3-pin, лишающем новинкуШИМ-регулировкии вынуждающем вентилятор работать на постоянной скорости 2000 об/мин (1350 об/мин и 1700 об/мин при использовании соответствующих переходников). Однако большинство современных материнских плат поддерживает регулировку 3-pin вертушек, поэтому в какой-то мере обе рассматриваемые модели будут идентичны. На практике скорость вращения удалось регулировать в диапазоне 320 — 2040 об/мин.

Noctua NF-A12x25 ULN со скоростью 1200 об/мин

Технические характеристики

• Модель: NF-A12x25 ULN:
• Размеры: 120× 120× 25 мм;
• Скорость вентилятора: 1200 об/мин;
• Поток воздуха: 55,7 м 3 /ч;
• Воздушное давление: 0,82 мм H₂O;
• Уровень шума: 12,1 дБ(А);
• Тип подшипника:с магнитным центрированием;
• Разъем: 3-pin;
• Время работы: 150 000 ч;
• Энергопотребление: 0.6Вт;
• Сила тока: 0.05 Ампер;
• Номинальное напряжение постоянного тока: 12 В;
• Цена: 2200 руб.

Упаковка и комплектация

ВерсияNoctua NF-A12x25 ULN является урезанной моделью FLX с ограниченной скоростью вращения на отметке 1200 об/мин. Коробка по своей полиграфии повторяет ранее рассмотренные вентиляторы. Производитель относит данное решение к ультра-тихим моделям и рекомендует использовать в соответствующих системах и ПК.

Характеристики Noctua NF-A12x25 ULN даже при номинальной мощности удивляют на фоне бюджетных вертушек. При желании благодаря ограничителю U.L.N.A. скорость вращения может быть уменьшена до 900 об/мин, делая вентилятор полностью бесшумным. Комплектация полностью копирует FLX.

Внешний вид

В случае модели Noctua NF-A12x25 ULN от старших вентиляторов конструкция корпуса и крыльчатки не претерпела изменений. Единственной и важной особенностью стало снижение скорости вращение с 2000 об/мин до 1200 об/мин, что положительно сказалось на акустическом комфорте. По другим параметрам новинка не уступает Noctua NF-A12x25 FLX: регулировка оборотов поддерживается только на уровне возможностей материнской платы, и на нашем тестовом стенде скорость удалось изменить от 520 об/мин до 1170 об/мин.

Рамка-переходник Noctua NA-SFMA1

Технические характеристики

• Модель: NA-SFMA1:
• Перечень вентиляторов: все модели диаметром 120 мм;
• Цвет: черный;
• Цена: 1100 руб.

Внешний вид и конструкция

Бонусом обзора служит набор аксессуаров NA-SFMA1 для вентиляторов, представляющий собой пару рамок-переходников 120/140 мм для радиаторов жидкостных и процессорных систем охлаждения. Новинка поставляется в черной неприметной коробке с логотипом производителя.

Лишь отдельный стикер одиноко информирует о содержимом упаковки с QR-кодом, ведущим на сайт разработчиков.

NA-SFMA1 представляет собой набор аксессуаров из пары рамок, позволяющий устанавливать на место крупных вентиляторов типоразмера 140 ммрешения поменьше, а именно, вертушки диаметром 120 мм. Такие ситуации крайне редки, но по мнению разработчиков подобные переходники имеют явление быть. Дополняет комплект подробная инструкция и восемь силиконовых гвоздей.

Разыграем следующую сценку: пользователь приобрел СЖО с радиатором типоразмера 280 мм. Штатные вентиляторы его не устраивают или они отсутствуют, а из подручных остались обычные карлсоны 120 мм или же было решено установить обозреваемые Noctua NF-A12x25. Именно для такого и создан набор NA-SFMA1.

Согласно инструкции стоит определится с направлением воздушного потока, чтобы края переходника прилегали непосредственно к радиатору и перекрывали боковые прорези из-за разницы в размерах вентиляторов. На фотографии ниже система работает на выдув.

Для обеспечения дополнительной фиксации границы вентиляторов 120 мм получили выемку по периметру.

Крепление осуществляем штатными силиконовыми гвоздями. Учитывая, что один набор содержит лишь пару рамок и 8 стяжек, то установить получится только два вентилятора.

Впервые за долгое время знакомства с продукцией Noctuaу нас возникли существенные претензии. Штатный состав крепежа явным образом отличается в худшую сторону от прорезиненных уголков, рамок, других гвоздей и т.п. Штатные стяжки оказались значительно хуже и рассыпались, с легкостью рвались и в процессе подготовки материала две были уничтожены. Поэтому рекомендация от автора носит следующий характер: внимательность и аккуратность при монтаже NA-SFMA1 в полном объеме.

Тестирование

Тестирование проводилось на материнской платеASUS ROG Maximus XI Hero (Wi-Fi) под управлением фирменного комплекта приложенийAI Suite 3 с возможностью точной регулировки утилитой Fan Xpert 4.

Заявленная скорость вращенияNoctua NF-A12x25 PWM составляет 450 — 2000 об/мин, однако в ходе тестирования диапазон составил 230 — 2050 об/мин.

График скорости вращения вентилятора в зависимости от нагрузки.

Инженерам Noctua удается невозможное: на максимальной скорости вращения 2050 об/мин уровень шума составляет всего лишь 42,5 дБА и источником служит не ротор, а мощный воздушный поток! При таких параметрах акустический комфорт Noctua NF-A12x25 PWM очень высок, а именно, новинка бесшумна до 1300 об/мин, тихая — до 1750 об/мин.

Младшие модели характеризуются также с положительной стороны. Несмотря на фиксированную скорость, регулировка, благодаря материнской плате и ПО компании ASUS, возможна. Для вентилятораNF-A12x25 FLX она составила 320 — 2040 об/мин, дляNF-A12x25 ULN — от 520 об/мин до 1170 об/мин.

По уровню шума старшая версия практически повторяет аналог с ШИМ-регулировкой, а младшая вписывается в концепцию сверх-тихого вентилятора, не нарушающего сон младенца даже на расстоянии 30 см от источника.

Заключение

В очередной раз убеждаешься в правильности выбора пути развития и разработки систем охлаждения австрийской компанией Noctua. За последние годы разработчики пополнили модельный рядрешениями серии Redux, сменившие цветовую гамму на темно-серые оттенки (о ней мы расскажем в следующем материале), а привычные бежевые вертушки стали еще тише и производительнее.

Модель Noctua NF-A12x25 PWM является квинтэссенцией инженерной мысли, ставшей одним из лучших вентиляторов, с которым мы познакомились за многие тесты. Новинка потрясающе эффективная и бесшумная в широком диапазоне,ее можно смело рекомендовать пользователям для построения производительной и тихой системы.

Noctua NF-A12x25 FLX повторяет старшую версию за исключением в отказе от ШИМ-управления, что накладывает определенные ограничения. Однако при должной поддержке со стороны материнской платы проблем не возникает, и здесь стоит ориентироваться на рекомендованную стоимость.

NF-A12x25 ULN — сверхтихий вентилятор для ценителей акустического комфорта. В отличие от ранее рассмотренных моделей, он не может похвастаться широким диапазоном вращения, и при одинаковом ценнике заинтересованность в вертушке с префиксом «ULN» немного теряется.

Подводя итоги: серия Noctua NF-A12x25 — это линейка следующего поколения, опережающая свое время. Особенно выделяется модель с PWM-регулировкой, демонстрирующая высочайшие показатели. Пройдет еще много времени прежде, чем на горизонте у серии появятся достойные конкуренты, а пока стоит насладится новыми фаворитами.
